Anneau de levage émerillon avec étrier

Composez votre système rapidement

Pourquoi choisir notre Anneau de levage émerillon avec étrier ?

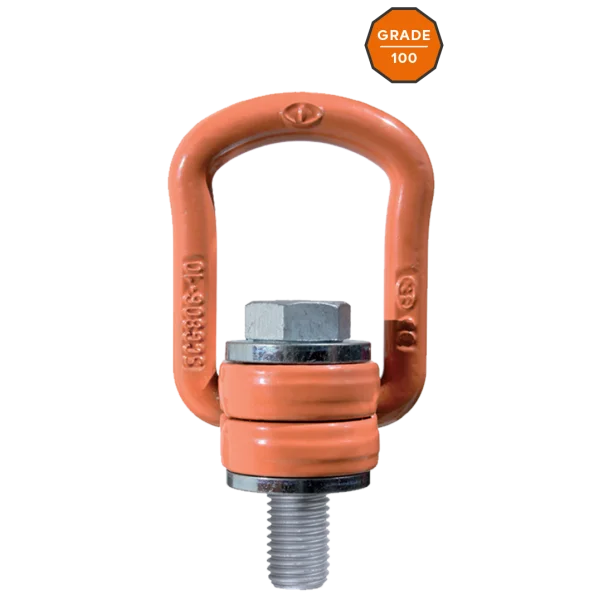

L’Anneau de levage émerillon avec étrier est conçu pour les opérations de manutention où la direction de traction varie entre la prise, le levage et la dépose. Contrairement à un point d’ancrage rigide, il accompagne le mouvement de l’élingage grâce à une rotation sur 360° et à un étrier basculant sur 180°. Cette cinématique limite les efforts mal orientés sur la vis et améliore l’alignement entre l’accessoire et la charge. En pratique, cela compte lors d’un retournement de pièce, d’un dégagement de machine ou d’un levage avec angle non parfaitement vertical.

Sa fabrication associe un corps forgé en grade 100 et une visserie de classe 10.9. Ce choix de matériaux répond à un usage professionnel répété, avec une bonne tenue mécanique face aux sollicitations dynamiques normales d’un levage maîtrisé. La CMU est définie selon la documentation constructeur, avec une conception prévue pour travailler dans les conditions d’emploi précisées dans la notice. La mention 4 x la CMU indique le niveau de dimensionnement de l’accessoire conformément au produit proposé.

Autre point important sur le terrain, la vis est imperdable. Ce détail réduit le risque d’égarement lors des montages temporaires sur des bâtis, des outillages ou des ensembles mécano-soudés. Elle bénéficie en plus d’une protection contre la corrosion, utile lorsque l’anneau est stocké en atelier, manipulé fréquemment ou exposé à une atmosphère humide. L’Anneau de levage émerillon avec étrier proposé par MATERIEL-LEVAGE.COM est conforme à la norme EN 1677 et livré avec les documents attendus pour une intégration sérieuse dans un parc de matériel de levage : plaque d’identification, certificats de conformité et notice d’utilisation.

Domaines d'utilisation

Maintenance industrielle sur ensembles démontables L’anneau émerillon est particulièrement pertinent pour extraire un motoréducteur, une pompe ou un carter dans une zone encombrée. L’étrier suit mieux l’angle réel de l’élingue lorsque la charge doit être légèrement inclinée pour sortir de son logement.

Manutention de pièces mécano-soudées en atelier Sur un châssis, un bâti ou une pièce de chaudronnerie, l’orientation de l’effort évolue souvent entre le décrochage du poste et la mise sur palette. Un anneau de levage orientable permet de conserver un point de prise cohérent sans imposer une traction parasite au taraudage.

Levage de sous-ensembles en fabrication Lorsqu’une pièce revient plusieurs fois au pont roulant pour usinage, peinture ou assemblage, la vis imperdable simplifie les manipulations. Le montage est plus rapide et les composants restent solidaires de l’accessoire entre deux opérations.

Interventions sur machines-outils Pour reprendre une table, un outillage lourd ou un module de production, ce type d’anneau de levage aide à conserver un élingage propre malgré des points d’ancrage non idéalement placés. C’est un vrai avantage quand le centre de gravité impose une traction légèrement déportée.

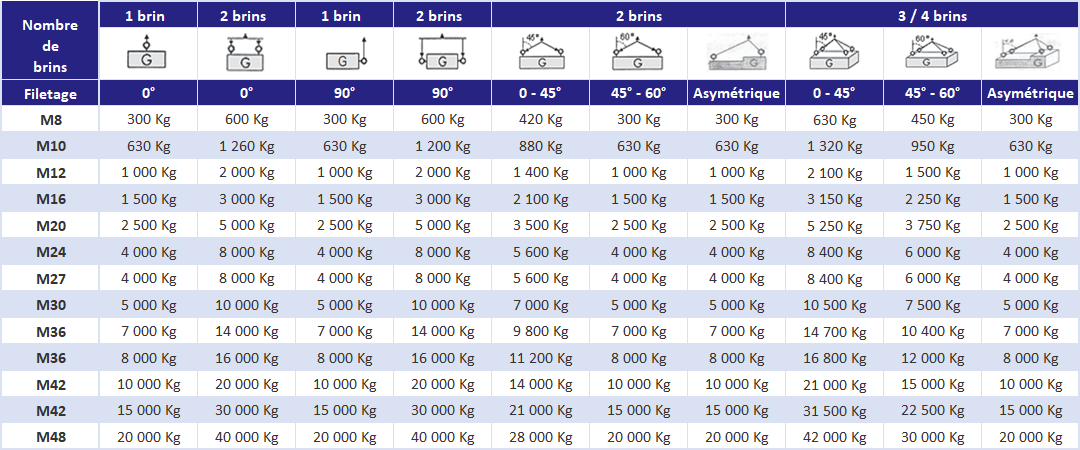

Quelques caractéristiques techniques

Origines et garantie

Ce produit proposé par MATERIEL-LEVAGE.COM a été retenu pour ses caractéristiques adaptées aux usages intensifs de manutention. Le corps est forgé afin d’obtenir une structure mécanique homogène, apte à reprendre les efforts de levage dans les conditions prévues par la notice. La documentation fournie mentionne un ensemble en grade 100 avec visserie classe 10.9, ce qui positionne clairement cet accessoire dans une logique de matériel professionnel. Lorsque l’origine détaillée des matériaux n’est pas précisée dans la documentation transmise, MATERIEL-LEVAGE.COM s’appuie strictement sur les données constructeur et sur la conformité déclarée du produit.

Chaque anneau est livré avec sa plaque d’identification, ses certificats de conformité et sa notice d’utilisation. Ces éléments sont indispensables pour le suivi du matériel, les vérifications internes et la bonne compréhension des limites d’emploi. La plaque d’identification permet de conserver une lecture claire du produit installé. Les certificats confirment la conformité du modèle livré. La notice précise les conditions de montage, les orientations admissibles et les contrôles à effectuer avant utilisation.

MATERIEL-LEVAGE.COM assure un accompagnement technique complet pour aider à choisir le bon filetage, la bonne capacité et la bonne configuration d’élingage. Une assistance à l’installation peut être apportée pour vérifier la cohérence entre l’anneau, le support taraudé, la longueur de vis utile et le type d’accessoires associés. Cet accompagnement technique est particulièrement utile lorsque plusieurs points de levage travaillent ensemble, avec chaînes de levage, crochets de levage, palans ou autres accessoires de manutention.

Anneau de levage émerillon avec étrier : l’essentiel à connaître

L’Anneau de levage émerillon avec étrier est un point de levage vissé destiné aux professionnels qui ont besoin d’un ancrage capable de s’orienter selon la direction réelle de l’effort. Sa fonction n’est pas seulement de fournir un point d’accrochage. Il doit aussi limiter les contraintes défavorables entre la charge, l’élingue et le support receveur. C’est précisément l’intérêt d’un modèle émerillon. La rotation sur 360° permet au corps de suivre l’axe de travail, tandis que l’étrier basculant à 180° absorbe la variation d’angle entre le point d’ancrage et l’accessoire de reprise.

Dans les opérations de levage, cette liberté de mouvement change concrètement le comportement de l’ensemble. Sur une pièce simple, elle facilite le positionnement du crochet ou de la maille. Sur une charge plus complexe, elle réduit le risque de travailler avec un anneau mal orienté au départ. Cela ne dispense jamais de vérifier la compatibilité entre la direction de traction, la CMU applicable et la résistance du support. Un anneau orientable améliore le travail mécanique du système, mais il ne corrige pas un taraudage sous-dimensionné, une portée d’appui irrégulière ou un montage mal serré.

Le corps forgé en grade 100 apporte une résistance mécanique adaptée aux usages de levage intensifs. La visserie de classe 10.9 complète l’ensemble avec un niveau de tenue cohérent pour les contraintes d’un point d’ancrage vissé. Ce produit utilise un filetage métrique. Avant montage, il faut donc vérifier la correspondance exacte entre le filetage de l’anneau et celui de la charge. La portée d’appui doit être propre, plane et exempte de peinture épaisse, de bavure ou de particules susceptibles de perturber l’assise. Un mauvais appui peut créer une répartition irrégulière des efforts et dégrader le comportement de l’accessoire.

La vis imperdable présente un intérêt concret sur les postes où les anneaux de levage sont montés puis retirés fréquemment. C’est souvent le cas en atelier de fabrication, en maintenance ou en logistique industrielle. Le fait de conserver la vis solidaire de l’anneau réduit les pertes de composants et accélère la préparation du levage. La protection anticorrosion de la vis contribue également à maintenir une bonne qualité d’assemblage dans le temps, à condition de respecter les règles de stockage, de nettoyage et d’inspection décrites dans la notice d’utilisation.

La conformité à la norme EN 1677 constitue un repère important pour l’utilisateur professionnel. Cette norme encadre les exigences applicables à certains accessoires de levage. Pour l’acheteur, elle apporte un cadre technique clair, mais elle ne remplace pas l’analyse de l’application réelle. Il faut toujours raisonner l’ensemble du système : nature de la charge, nombre de points de prise, angle d’élingage, centre de gravité, type de crochet, chaîne de levage utilisée et environnement de travail. Un anneau de levage ne doit jamais être choisi isolément.

Dans certains montages, plusieurs sections de chaîne peuvent être utilisées avec plusieurs points d’ancrage. Cette configuration est fréquente pour les charges longues, asymétriques ou à géométrie irrégulière. Dans ce cas, l’étude de la répartition des efforts est essentielle. Un déséquilibre entre brins peut surcharger un point de levage, même si chaque composant semble correctement dimensionné pris séparément. L’Anneau de levage émerillon avec étrier prend alors tout son sens, car il accompagne mieux la direction effective de l’effort sur chaque point de prise.

Ce modèle est aussi intéressant lorsque la charge doit être retournée ou approchée avec précision. Sur un moule, un sous-ensemble usiné ou une structure mécano-soudée, l’orientation de l’élingue évolue souvent pendant la manœuvre. Un anneau fixe peut alors se retrouver en position défavorable. Un modèle émerillon réduit cette contrainte en suivant le mouvement. Cela améliore la fluidité de l’opération, sans modifier les obligations de contrôle avant levage : état général, lisibilité du marquage, absence de déformation, propreté du filetage, serrage correct et conformité de l’implantation sur la charge.

Pour constituer un système cohérent, cet anneau peut être associé à des élingues, des chaînes de levage, des crochets de levage, des palans et d’autres accessoires de manutention. Le choix dépend du mode de prise, du nombre de brins et de l’environnement de travail. En milieu fortement corrosif, il faudra parfois orienter le choix vers d’autres anneaux de levage, notamment des versions inox si l’application l’exige. De la même manière, un anneau fixe ou un anneau articulé d’une autre conception peut être préférable si la charge travaille toujours dans un axe parfaitement défini.

En résumé, l’Anneau de levage émerillon avec étrier répond à un besoin précis : obtenir un point de levage vissé plus tolérant aux variations d’orientation de la traction. Sa conception forgée, sa rotation sur 360°, son basculement à 180°, sa vis imperdable et sa conformité EN 1677 en font un accessoire de manutention sérieux pour les professionnels. Pour valider le bon choix, MATERIEL-LEVAGE.COM accompagne l’utilisateur dans l’analyse de la charge, du filetage, du support receveur et des accessoires associés. C’est cette lecture globale du levage qui permet de sécuriser réellement l’opération.
