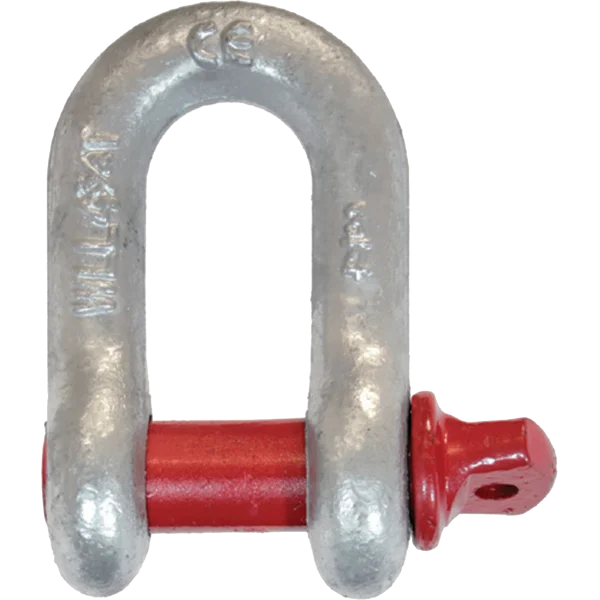

Manille de levage droite HR vissée

Composez votre système rapidement

Pourquoi choisir notre Manille de levage droite HR vissée ?

La Manille de levage droite HR vissée est conçue pour les montages d’élingage où la traction reste bien dans l’axe. Ce point est déterminant. Une manille droite n’a pas la même fonction qu’une manille lyre. Elle s’utilise lorsque l’effort est centré, sans ouverture latérale importante et sans torsion parasite sur le corps ou sur l’axe. Dans ce contexte précis, elle permet un assemblage propre, compact et facilement démontable.

Le corps est forgé en acier HR grade 6, un matériau retenu pour sa tenue mécanique sur les accessoires de levage professionnels. Le forgeage apporte une structure adaptée aux contraintes de service, avec une bonne homogénéité de la pièce. L’axe vissé répond à un besoin fréquent sur chantier, en atelier ou en maintenance : réaliser un montage démontable rapidement, puis déposer la liaison sans recourir à un système boulonné. Ce type de fermeture est pertinent lorsque l’assemblage doit être reconfiguré régulièrement, sous réserve de respecter strictement les conditions d’utilisation de la notice.

Cette manille de levage est conforme à la norme EN 13889 et à la Directive Machines 2006/42/CE. Elle est définie pour le levage avec une CMU de 6 fois. La finition époxy RAL 300 sur l’axe améliore la protection de surface et facilite le repérage visuel lors des contrôles avant utilisation. Référence produit AG_XXX-XX. Proposée par MATERIEL-LEVAGE.COM, cette version s’adresse aux professionnels qui recherchent une liaison démontable, normée et documentée, pour des efforts bien alignés et des montages maîtrisés.

Le choix d’une manille de levage ne se limite jamais à la capacité. Il faut aussi tenir compte de la forme de la charge, du point d’accrochage, de l’encombrement disponible et du comportement réel de l’ensemble de levage. Si l’effort risque d’être désaxé, si plusieurs brins travaillent avec un angle marqué ou si le montage subit des mouvements répétés, une manille lyre, un émerillon ou un autre accessoire de levage peut être plus cohérent. MATERIEL-LEVAGE.COM accompagne ce choix technique afin d’éviter une sélection inadaptée dès la préparation du chantier.

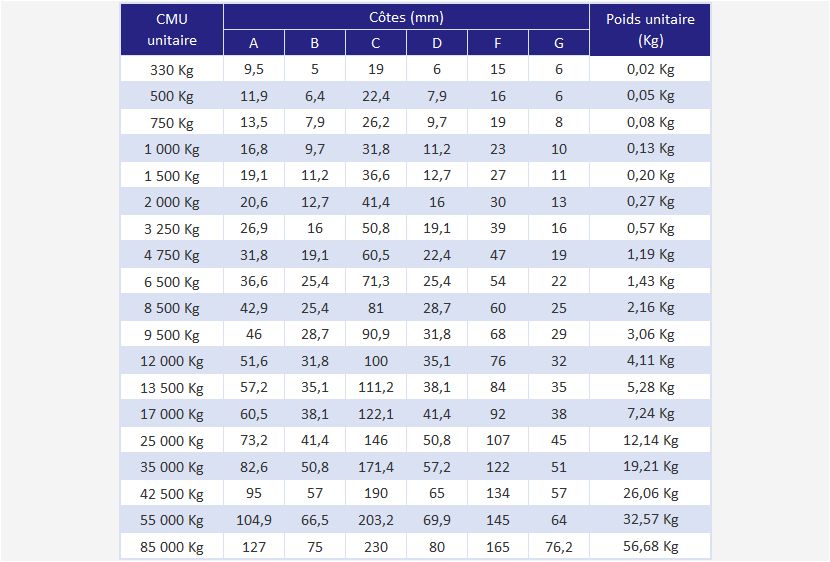

Quelques caractéristiques techniques

Domaines d'utilisation

Levage de sous-ensembles mécaniques en maintenance La Manille de levage droite HR vissée est souvent utilisée pour connecter rapidement une élingue textile ou un accessoire de levage sur un composant démonté. C’est un cas fréquent lors de la dépose d’un motoréducteur, d’un carter ou d’un ensemble de transmission lorsque le point de prise reste axial et que l’espace autour de la charge est limité.

Assemblage sur chantier de structures métalliques Sur un chantier, cette manille de levage permet de relier un point d’accrochage à une ligne de levage compacte. Elle est pertinente pour des éléments où l’effort reste bien dirigé, par exemple sur des platines, des cadres soudés ou des pièces préassemblées qui ne demandent pas une ouverture large de type lyre.

Montage temporaire avec accessoires complémentaires Elle peut être intégrée dans un ensemble comprenant un émerillon, un tendeur chape/chape, une boîte à coin ou d’autres accessoires de levage. Dans ce cas, la vérification des diamètres utiles, des jeux fonctionnels et de l’orientation des efforts est indispensable pour éviter un appui anormal sur l’axe ou un blocage en rotation.

Connexion d’une élingue textile sur charge compacte Lorsqu’une charge ne présente qu’un point de liaison réduit, la géométrie droite limite l’encombrement. Il faut toutefois contrôler que l’élingue textile travaille sans pincement et que la largeur de l’accessoire reste compatible avec le passage utile de la manille.

Origines et garantie

Cette Manille de levage droite HR vissée provient d’une fabrication italienne. Pour un acheteur professionnel, cette information est utile car elle participe à la traçabilité du produit et à la cohérence documentaire du parc de levage. Le corps est réalisé en acier HR grade 6 forgé. Ce procédé de fabrication n’est pas un détail. Il permet d’obtenir une pièce conçue pour reprendre les efforts de levage dans des conditions définies, avec une géométrie stable et une bonne régularité mécanique.

La fourniture comprend les documents attendus pour une exploitation sérieuse : plaque d’identification, certificats de conformité et notice d’utilisation. Ces éléments permettent d’identifier correctement l’accessoire, de l’intégrer dans les procédures de contrôle et de rappeler les limites d’emploi. La notice doit être suivie sur les points essentiels : bon serrage de l’axe, absence d’effort latéral non prévu, compatibilité dimensionnelle avec les organes de liaison et contrôle visuel avant chaque mise en service.

La finition époxy RAL 300 appliquée sur l’axe apporte une protection de surface complémentaire. Elle facilite aussi l’identification visuelle du composant lors des inspections courantes. En environnement de chantier ou d’atelier, ce repérage rapide aide à détecter plus facilement un axe manquant, mal repositionné ou présentant une altération visible. MATERIEL-LEVAGE.COM fournit un accompagnement technique complet, une aide à la configuration et une assistance client pour valider le choix de la manille de levage, son mode de fermeture et sa compatibilité avec les autres accessoires de levage de votre assemblage.

Manille de levage droite HR vissée : l’essentiel à connaître

Une Manille de levage droite HR vissée doit être sélectionnée selon la direction réelle de l’effort. C’est le premier critère. Une manille droite travaille correctement lorsque la traction reste alignée. Si l’utilisateur anticipe un déport, un angle important entre les brins, une sollicitation latérale ou une torsion, il faut reconsidérer le choix de la géométrie. Dans ce cas, une manille lyre peut mieux répartir les efforts. Sur le terrain, de nombreuses anomalies proviennent d’un mauvais type de manille, plus que d’un défaut du produit lui-même.

L’axe vissé présente un avantage clair : il simplifie les montages démontables. Cette configuration est appréciée en maintenance, sur les interventions temporaires et sur les ensembles qui changent souvent. En revanche, un axe vissé n’a pas vocation à remplacer systématiquement une fermeture boulonnée. Sur un montage soumis à des vibrations, à des manipulations répétées ou à des conditions d’exploitation particulières, il peut être préférable d’orienter le choix vers une autre fermeture. Le bon produit dépend donc du contexte d’utilisation, pas seulement de la capacité recherchée.

Pour choisir correctement cette manille de levage, il faut vérifier plusieurs points concrets. D’abord, la compatibilité entre la charge à lever et la CMU. Ensuite, le diamètre de l’axe et l’ouverture utile, afin d’éviter tout forçage sur le corps ou sur le filetage. Il faut aussi contrôler la forme de l’organe connecté. Un crochet trop large, une chape trop épaisse ou une élingue textile mal positionnée peuvent créer un mauvais appui. Ce type de contrainte modifie la répartition des efforts et dégrade le comportement de l’ensemble.

Il faut également tenir compte de l’environnement d’utilisation. Une ligne de levage montée puis démontée plusieurs fois par semaine n’a pas les mêmes exigences qu’un assemblage ponctuel. De même, un levage en atelier propre n’expose pas l’accessoire aux mêmes contraintes qu’un chantier avec poussières, manutentions répétées et contrôles visuels rapides. La Manille de levage droite HR vissée répond bien aux montages simples, lisibles et contrôlables. Elle n’est pas destinée à compenser une géométrie d’élingage mal conçue.

Cette manille de levage peut être associée à d’autres éléments de la chaîne de levage lorsque l’assemblage est étudié correctement. Un émerillon peut limiter les rotations indésirables. Un tendeur chape/chape peut intervenir sur une ligne spécifique. Une boîte à coin peut compléter une configuration plus technique. Une élingue textile peut convenir si le passage utile et la forme d’appui sont cohérents. Dans tous les cas, chaque composant doit travailler dans de bonnes conditions géométriques, sans contrainte parasite ni contact défavorable.

Proposée par MATERIEL-LEVAGE.COM, la Manille de levage droite HR vissée s’adresse à un usage métier précis. Elle apporte une réponse fiable lorsque l’effort est axial, que le montage doit rester compact et que la démontabilité est recherchée. Si vous hésitez entre manille droite ou lyre, entre axe vissé ou fermeture boulonnée, l’aide à la configuration de MATERIEL-LEVAGE.COM permet de valider rapidement le bon choix selon la charge, le point de prise et les accessoires de levage déjà présents dans votre installation.
