Anneau de levage avec articulation

Composez votre système rapidement

Pourquoi choisir notre Anneau de levage avec articulation ?

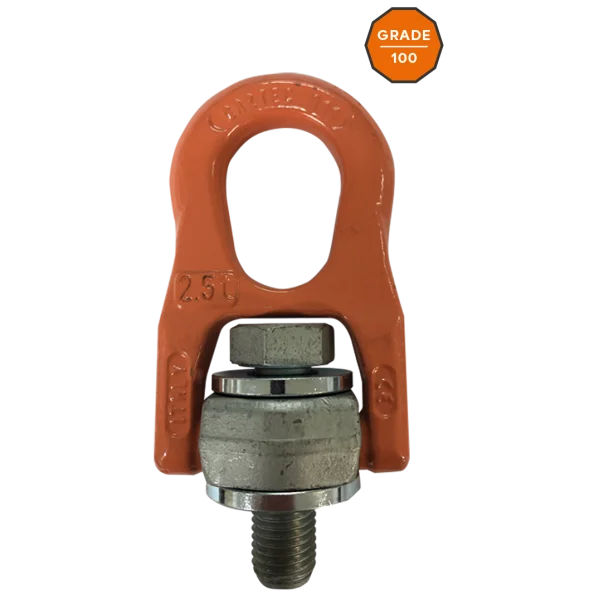

L’Anneau articulé proposé par MATERIEL-LEVAGE.COM est conçu pour créer un point de levage orientable, capable de suivre la direction réelle de l’effort. Sur une charge industrielle, cette capacité d’alignement change concrètement le comportement du montage. Un point fixe mal présenté peut générer des contraintes inutiles sur la vis, sur le taraudage et sur l’accessoire de préhension. Avec ce modèle, l’anneau bascule à 180° et s’oriente à 360°, ce qui facilite la mise en tension lorsque la traction n’est pas parfaitement verticale.

Cette conception répond à des besoins fréquents en manutention professionnelle. C’est le cas lors du levage de bâtis, d’outillages, de pièces mécano-soudées, de sous-ensembles de machines ou d’éléments présentant un centre de gravité excentré. Dans ces situations, un anneau de levage articulé permet de mieux accompagner la ligne d’élingage. Le travail de l’accessoire reste plus cohérent avec la géométrie de la charge. Cela améliore la qualité de prise, à condition bien sûr de respecter la CMU applicable à la configuration réelle.

Le corps forgé en grade 100 apporte une résistance mécanique élevée. La visserie classe 10.9 complète cet ensemble avec un niveau de tenue adapté aux usages intensifs. La vis est imperdable. Ce détail est important sur le terrain. Il évite la dissociation des composants pendant les phases de montage, de démontage ou de stockage. La protection anticorrosion de la vis limite aussi l’altération des zones filetées lorsque l’accessoire est utilisé en atelier, en maintenance ou sur chantier dans une ambiance humide ou salissante.

Ce produit est conforme à la norme EN 1677. Il est livré avec les documents attendus pour une exploitation professionnelle : plaque d’identification, certificats de conformité et notice d’utilisation. MATERIEL-LEVAGE.COM accompagne les utilisateurs dans le choix du filetage métrique, dans la vérification du support et dans l’aide à la configuration du point de levage. Cette approche est essentielle, car la performance d’un anneau dépend autant de sa fabrication que de son implantation sur la charge.

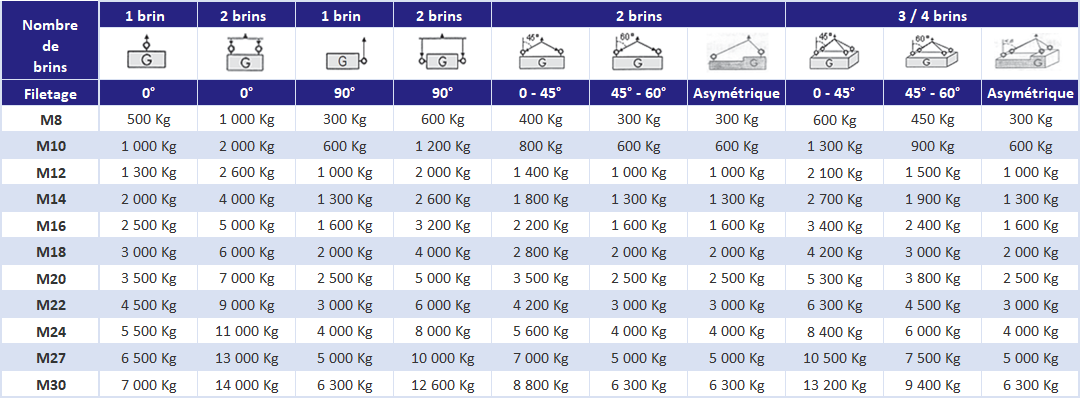

Quelques caractéristiques techniques

Domaines d'utilisation

Maintenance d’équipements industriels Lors du retrait d’un réducteur, d’un moteur ou d’un capot lourd, l’Anneau articulé facilite l’orientation du point de levage. L’effort reste mieux aligné avec l’élingue, même lorsque l’accès impose une prise légèrement déportée.

Manutention de pièces mécano-soudées Les ensembles soudés présentent souvent des formes irrégulières et des centres de gravité non centrés. Un anneau orientable aide à reprendre la charge sans imposer une traction rigide dans l’axe de la vis. C’est une configuration fréquente avec des chaînes de levage et des crochets sur pont roulant.

Levage d’outillages et de moules Dans les ateliers de production, la répétition des manutentions exige des points de levage robustes, clairement identifiés et faciles à remettre en place. Ce type d’anneau convient bien à ces usages, sous réserve de respecter la profondeur de filetage, la nature du support et la CMU liée à l’angle de travail.

Préfabrication et interventions sur chantier Lorsqu’un sous-ensemble doit être déplacé, retourné ou présenté à un autre élément, la rotation à 360° permet d’absorber les écarts d’axe entre la charge et le moyen de levage. Cela évite de forcer un point fixe mal orienté.

Origines et garantie

Un anneau de levage professionnel ne se résume pas à une forme ou à un diamètre de filetage. Sa fiabilité dépend de la cohérence entre le matériau, le procédé de fabrication, la visserie et les contrôles appliqués avant livraison. Ici, l’anneau est réalisé en acier forgé grade 100. Ce choix de matière est recherché pour sa tenue mécanique dans les applications de levage répétitives. La visserie associée est en classe 10.9, ce qui garantit une compatibilité de niveau avec les efforts transmis lors de la prise de charge. La vis bénéficie en plus d’une protection contre la corrosion, utile pour préserver la qualité du montage dans le temps.

La documentation fournie avec le produit participe directement à sa bonne utilisation. L’accessoire est livré avec une plaque d’identification, des certificats de conformité et une notice d’utilisation. Ces éléments permettent de vérifier l’identification de l’anneau, de conserver la traçabilité du matériel et de rappeler les conditions d’emploi prévues par le constructeur. En levage, cette lecture n’est jamais secondaire. Elle permet de confirmer le domaine d’utilisation, les limites d’orientation et les exigences de montage sur le support taraudé.

MATERIEL-LEVAGE.COM fournit un accompagnement technique complet, avec aide à la sélection, assistance à l’installation et appui à la configuration. Cet accompagnement est particulièrement utile lorsque plusieurs paramètres doivent être validés ensemble : filetage métrique, longueur d’engagement, état du taraudage, qualité de la matière support, position du centre de gravité et angle réel de levage. Si votre environnement présente des contraintes particulières, MATERIEL-LEVAGE.COM peut aussi orienter le choix vers d’autres anneaux de levage, des versions fixes, des versions articulées de géométrie différente ou des anneaux inox pour atmosphères corrosives.

FAQ

Anneau de levage avec articulation : l’essentiel à connaître

L’Anneau de levage avec articulation est un accessoire de levage destiné à créer un point de prise fiable sur une charge, avec une liberté d’orientation adaptée aux efforts réels de manutention. Son intérêt principal tient à sa mobilité contrôlée. Le basculement à 180° et l’orientation à 360° permettent au point de levage de mieux se présenter par rapport à l’élingue, au crochet ou au palan. Cette caractéristique devient particulièrement utile lorsque la traction n’est pas parfaitement axiale, ce qui est fréquent sur les charges industrielles complexes.

Le choix d’un Anneau articulé ne doit jamais se limiter au diamètre de vis ou à l’encombrement. Il faut raisonner à partir de la charge réelle, du nombre de points de levage, de la répartition des efforts, du centre de gravité et de l’angle de travail. La CMU doit être lue en tenant compte de la configuration effective. Une charge stable à deux points ne se comporte pas comme une charge dissymétrique relevée sur un seul point. De la même manière, une traction oblique n’engendre pas les mêmes sollicitations qu’un levage strictement vertical. C’est pourquoi la lecture de la notice d’utilisation reste indispensable avant mise en service.

Le montage doit être réalisé sur un support compatible. Le taraudage doit être conforme, propre, non déformé et suffisamment profond. La surface d’appui doit permettre à l’embase de porter correctement. La vis imperdable simplifie la mise en place et réduit le risque de perte de composant lors des opérations de maintenance. La protection anticorrosion de cette vis contribue à maintenir un bon état fonctionnel lorsque l’anneau est déposé et reposé régulièrement. Dans certains environnements agressifs, notamment en présence d’humidité persistante, de projections ou d’atmosphères corrosives, il peut être pertinent d’étudier une alternative parmi les anneaux inox proposés par MATERIEL-LEVAGE.COM.

Sur le terrain, ce produit est souvent intégré à un ensemble comprenant élingues, chaînes de levage, crochets de levage, manilles, palans et autres accessoires de manutention. La cohérence de cette chaîne complète est déterminante. Un anneau bien choisi améliore la qualité de prise, mais il doit rester compatible avec tous les autres composants du montage. Pour les professionnels qui manipulent des bâtis, des moules, des pièces usinées ou des ensembles de maintenance, l’Anneau articulé constitue une réponse technique pertinente lorsqu’un point fixe serait trop contraignant. MATERIEL-LEVAGE.COM vous aide à valider cette configuration afin d’obtenir un point de levage durable, lisible et adapté aux contraintes réelles de votre environnement de travail.
