Maille de tête triple - Grade 80

Composez votre système rapidement

Pourquoi choisir notre Maille de tête triple - Grade 80 ?

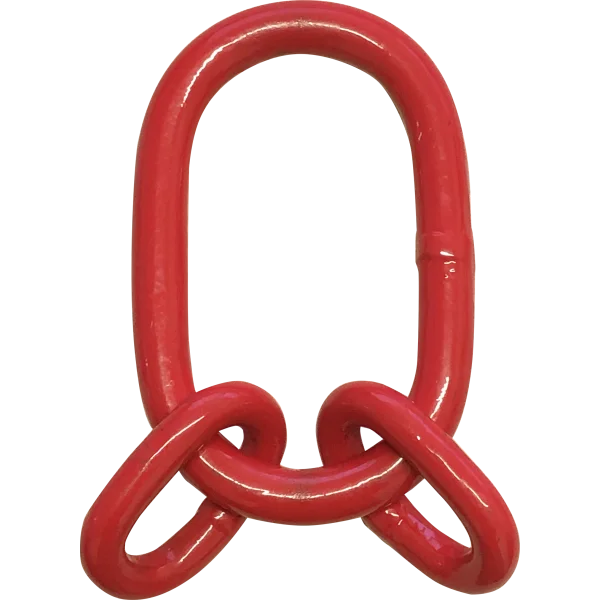

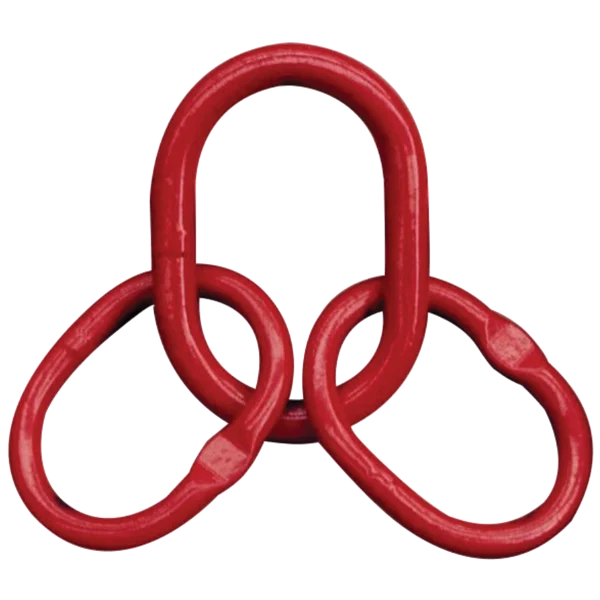

La Maille de tête triple - Grade 80 est conçue pour constituer le point de reprise supérieur d’une élingue chaîne à 3 ou 4 brins. Elle assure la liaison entre l’ensemble élingué et le crochet de levage, avec une géométrie pensée pour répartir correctement les efforts entre les différents brins. Sur ce type de montage, la qualité de la maille de tête conditionne directement la stabilité de l’ensemble, le bon positionnement des maillons de jonction et la tenue mécanique sous charge.

Ce modèle est fabriqué en acier allié classe 80, avec traitement thermique par trempe et revenu. Ce procédé améliore le comportement mécanique de la pièce dans les usages intensifs de manutention. La charge à la rupture minimale est donnée pour 4 fois la CMU, conformément aux exigences attendues pour cette famille d’accessoires de levage. La maille répond à la norme EN 1677-4 et s’inscrit dans le cadre de la Directive Machine 2006/42/CE pour son intégration dans un ensemble de levage correctement configuré. Pour mieux situer les différences de comportement entre les matériaux de levage, consultez aussi notre guide sur les grades d’aciers de levage.

La version proposée peut être sélectionnée avec ou sans méplat selon le type d’assemblage recherché. Le méplat facilite, selon les configurations, le positionnement des éléments de liaison et l’orientation des sous-ensembles. Cette possibilité est utile lorsque l’élingue doit être montée avec des accessoires spécifiques ou lorsque l’encombrement au sommet doit être maîtrisé. La finition peinture rouge permet une identification visuelle rapide sur parc matériel et apporte une protection de surface adaptée aux conditions courantes d’exploitation.

Pour un professionnel du BTP, de la maintenance industrielle, de la préfabrication béton ou de la logistique lourde, la Maille de tête triple - Grade 80 répond à un besoin précis : constituer une tête d’élingue fiable, normée et cohérente avec une chaîne de levage Grade 80. MATERIEL-LEVAGE.COM accompagne le choix du bon format en fonction de la CMU recherchée, du nombre de brins, du type de crochet de levage utilisé et de l’environnement réel d’utilisation.

Domaines d'utilisation

Assemblage d’élingues chaînes en atelier de maintenance. Cette maille de tête est utilisée pour constituer des élingues 3 ou 4 brins destinées à la dépose de moteurs, réducteurs, pompes ou ensembles mécaniques volumineux. Elle permet de centraliser la reprise sur un seul point au crochet tout en gardant une répartition cohérente des efforts entre les brins.

Levage sur chantier BTP. Pour la manutention d’éléments métalliques, de banches, de pièces de coffrage ou d’accessoires lourds, la maille de tête triple facilite la création d’un ensemble d’élingage robuste. La version avec méplat peut être retenue lorsque la configuration impose un positionnement plus net des composants de tête.

Industrie de transformation et fabrication. Dans les ateliers de chaudronnerie, de mécano-soudure ou de construction de machines, elle sert à équiper des élingues dédiées à des charges répétitives. L’objectif est d’obtenir un point de connexion durable entre chaînes de levage et crochet de pont roulant ou de palan.

Activités portuaires et logistique lourde. Sur des charges encombrantes, la maille de tête triple permet de travailler avec plusieurs points de prise au niveau de la charge. Elle est particulièrement pertinente lorsque l’équilibrage dépend d’une élingue multibrins et que la tête doit rester compatible avec le crochet de l’appareil de levage.

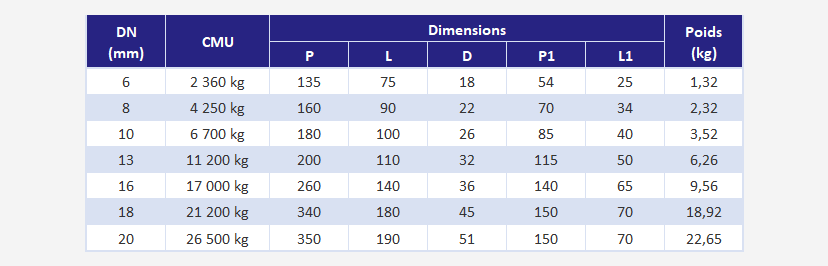

Quelques caractéristiques techniques

Origines et garantie

Cette Maille de tête triple - Grade 80 est réalisée en acier allié, matière couramment retenue pour les accessoires de levage de classe 80 en raison de sa tenue mécanique et de sa stabilité après traitement thermique. La trempe et le revenu font partie des points importants à vérifier sur ce type de composant, car ils participent à la résistance de la pièce dans les cycles de levage répétés. La finition peinte rouge améliore l’identification sur site et protège la surface dans les conditions d’usage standard. En revanche, pour un environnement fortement corrosif, il convient d’évaluer précisément l’exposition et de valider avec MATERIEL-LEVAGE.COM si une autre famille d’accessoires de levage est préférable.

Le produit est proposé comme composant de levage et livré seul. La mention “sans CE” signifie qu’il ne constitue pas à lui seul un appareil complet prêt à l’emploi. Son intégration dans une élingue ou dans un ensemble de levage doit être réalisée avec des éléments compatibles, correctement dimensionnés et montés selon les règles du métier. MATERIEL-LEVAGE.COM apporte une aide à la configuration pour sélectionner la maille de tête, les chaînes de levage, les maillons de jonction et les crochets de levage adaptés au montage final.

Selon la configuration retenue, les documents associés peuvent inclure la plaque d’identification de l’ensemble, les certificats de conformité et la notice d’utilisation. Ces documents sont essentiels pour l’exploitation, la traçabilité et les vérifications périodiques. MATERIEL-LEVAGE.COM assure également un accompagnement technique pour l’aide au choix, la compatibilité des accessoires et les précautions d’installation. Cette approche permet de sécuriser le montage dès la préparation, avant toute mise en service sur site.

Maille de tête triple - Grade 80 : l’essentiel à connaître

Une maille de tête n’est pas un simple point d’accrochage. Sur une élingue multibrins, elle organise la reprise de charge entre les différents brins et conditionne l’interface avec le crochet de levage. La Maille de tête triple - Grade 80 est spécifiquement destinée à l’assemblage d’élingues 3 ou 4 brins. Elle ne doit pas être choisie uniquement sur son encombrement ou sur son aspect visuel. Il faut vérifier la compatibilité avec le diamètre de chaîne, les organes de liaison, l’ouverture du crochet, l’angle de travail prévu et la CMU recherchée pour l’ensemble élingué.

Le choix entre une version avec ou sans méplat dépend du montage. Certaines configurations exigent un meilleur maintien de l’orientation des composants en tête. D’autres privilégient une géométrie plus simple. Dans tous les cas, l’objectif reste le même : obtenir une transmission des efforts propre, sans contrainte parasite liée à un mauvais appairage des accessoires. Une maille de tête mal dimensionnée peut gêner la mobilité des maillons de jonction, créer des appuis défavorables dans le crochet ou limiter l’angle utile de l’élingue.

La conformité EN 1677-4 constitue ici un repère technique important. Elle encadre les exigences applicables à ce type d’accessoires de levage en chaîne. La charge à la rupture minimale de 4 fois la CMU doit être comprise comme une donnée de conception du composant. En exploitation, seule la CMU de l’ensemble monté doit être retenue pour le levage. Il est également indispensable d’inspecter régulièrement la maille de tête : usure, déformation, marquage illisible, traces de choc, corrosion avancée ou échauffement anormal imposent un contrôle approfondi, voire un retrait du service.

Pour composer un système cohérent, cette maille de tête peut être associée à des chaînes de levage, des crochets de levage et, selon les besoins du poste, à des palans ou à des élingues textiles pour d’autres opérations de manutention. Les sangles d’arrimage relèvent quant à elles d’un usage distinct et ne remplacent jamais un accessoire de levage. Si vous devez configurer une élingue complète, MATERIEL-LEVAGE.COM vous aide à définir la bonne combinaison entre nombre de brins, classe d’accessoires, dimensions et conditions de service.
