Palan manuel à chaîne (overload)

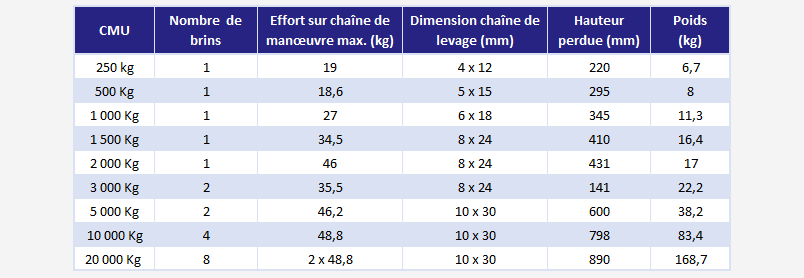

CMU (kg)	Nbre. de brins	Effort chaîne (DaN)	Dim. chaîne (mm)	Haut. perdue (mm)	Poids 3m (kg)
500	1	18.6	5 x 15	295	8
1 000	1	27	6 x 18	345	11.3
1 500	1	34.5	8 x 24	410	16.1
2 000	1	46	8 x 24	431	16.7
3 000	2	35.5	8 x 24	414	21.9
3 000	1	37.2	10 x 30	530	30.6
5 000	2	46.2	10 x 30	600	40.0
10 000	4	48.8	10 x 30	798	82.2
20 000	8	2x 48.8	10 x 30	890	168.4

Pourquoi choisir notre palan manuel à chaîne (overload) ?

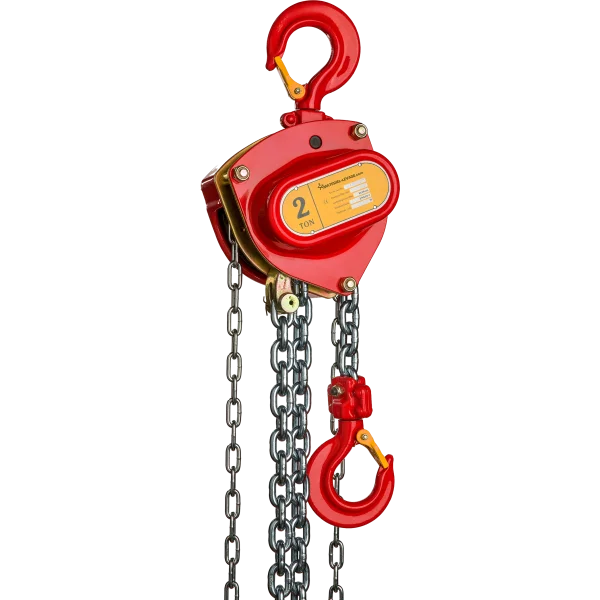

Le palan manuel à chaîne (overload) est une variante de configuration d’un palan manuel à chaîne, intégrant une protection de surcharge par embrayage à friction. Cette protection est une option, son rôle fonctionnel est donc une sécurisation et une optimisation d’usage. Elle contribue à réduire les contraintes mécaniques en cas de tentative de levage d’une charge trop élevée, ou en cas d’accrochage imprévu. Cette approche est pertinente dans les ateliers où plusieurs opérateurs se relaient. Elle l’est aussi sur chantier, quand les conditions varient. L’objectif reste le même : maintenir une utilisation conforme à la CMU, et éviter les manœuvres forcées.

Le palan manuel à chaîne (overload) s’intègre dans une configuration de levage manuelle. Il peut être utilisé en poste fixe, ou en poste mobile sur poutre, selon votre architecture. Pour une translation sur profilés, il est courant de l’associer à un chariot porte-palan compatible. Par exemple, sur une poutre I ou H, l’intégration avec un chariot porte-palan - direction par poussée permet de déplacer le point de levage à la main, sur une largeur de fer adaptée. Pour des déplacements plus réguliers et mieux maîtrisés, l’association avec un chariot porte-palan - direction à chaîne apporte une manœuvre à distance via une chaîne de translation.

Cette option overload ne doit pas être considérée comme un système autorisant le dépassement de la CMU. Elle ne transforme pas la capacité nominale. La sélection doit rester basée sur la charge réelle, le mode d’élingage, la hauteur de levage prévue et l’environnement. Le palan est destiné aux marchandises. Il ne doit pas être utilisé pour soulever ou transporter des personnes. Il ne convient pas aux zones ATEX. La plage de température de fonctionnement annoncée est de -10°C à +60°C. Ces contraintes conditionnent le choix et l’intégration dans votre installation.

La compatibilité principale concerne les configurations de levage manuel à chaîne, avec crochet supérieur et crochet inférieur. Les crochets sont en acier forgé, avec linguet de sécurité, et intègrent des indicateurs de déformation. La chaîne de levage est galvanisée selon EN 818-7-T. Ces éléments structurent l’usage : accrochage sur point de suspension adapté, manœuvre par chaîne de main, levage de charge sous crochet avec dispositifs de retenue appropriés.

Conditions de choix à respecter : vous devez sélectionner la CMU du palan en fonction de la charge maximale à lever, sans marge approximative. Vous devez aussi vérifier la hauteur de levage nécessaire. Les hauteurs indiquées existent sur plusieurs courses. La protection de surcharge étant une option, la configuration doit être confirmée avant intégration. Enfin, l’interface mécanique avec votre point de suspension ou votre chariot doit être cohérente, notamment en termes de CMU et d’adaptation à la poutre.

Quelques caractéristiques techniques

• CMU disponible de 250 kg à 20 000 kg.
• Hauteur de levage de 3 à 10 m.
• Protection de surcharge par embrayage à friction, en option.
• Chaîne de levage galvanisée selon EN 818-7-T.
• Chaîne de main galvanisée.
• Crochets acier forgé avec linguet de sécurité.
• Indicateurs de déformation intégrés aux crochets.
• Frein autonome avec double cliquet.
• Température de fonctionnement -10°C à +60°C.
• Non adapté aux zones ATEX.
• Conforme EN818/7 et EN12100.
• Conforme Directive Machines 2006/42/CE.

Origines et garantie

Les informations disponibles ne précisent pas l’origine des matériaux au sens pays de fabrication. En revanche, la conception met l’accent sur la durabilité en usage industriel. Le boîtier est annoncé robuste et résistant aux chocs extérieurs, sans dégrader l’alignement des paliers. Un double boîtier à haute résistance contribue à la protection contre la poussière et l’eau. Cette architecture vise une meilleure tenue en environnement d’atelier et sur site, sous réserve de respecter les limites d’exposition et les consignes de maintenance.

Le frein est décrit comme un frein à pression de sécurité autonome avec double cliquet. Le disque de frein est annoncé durable, avec garnitures frittées. Les arbres, pignons et roues dentées sont fabriqués avec précision, pour un fonctionnement régulier. Les roulements à rouleaux cylindriques fermés sont indiqués comme améliorés et résistants à la corrosion. Ces éléments participent à la fiabilité d’une configuration de levage manuelle, notamment lorsque l’appareil est sollicité de façon répétée.

La maintenance est facilitée par l’accessibilité du frein et de la boîte de vitesses. Cela ne dispense pas des inspections périodiques et des contrôles avant utilisation. L’option overload doit être considérée comme une configuration technique qui nécessite une validation. L’intégration dans un ensemble de levage doit rester conforme aux préconisations du constructeur. Toute modification non prévue, ou toute substitution de pièces non compatibles, peut compromettre la conformité et la sécurité.

Conformité et documents : le palan est annoncé conforme aux normes EN818/7 et EN12100. Il est également conforme à la Directive Machines 2006/42/CE. À la livraison, l’appareil est fourni avec marquage CE et notice d’utilisation. Il est aussi livré avec certificat de contrôle et déclaration CE de conformité. Ces documents doivent être conservés avec le dossier matériel, et tenus à disposition pour les contrôles internes. La présence d’une plaque d’identification et des marquages associés doit être vérifiée à réception, puis avant mise en service.

MATERIEL-LEVAGE.COM propose un accompagnement technique pour aider à la configuration. Cela inclut l’aide au choix entre une version standard et une configuration avec protection de surcharge, ainsi que la vérification de cohérence avec un chariot porte-palan, une poutre et un usage. Cette assistance vise à sécuriser l’intégration du palan manuel à chaîne (overload) dans votre système de levage, sans se substituer à vos obligations de contrôle et de vérification.

Palan manuel à chaîne (overload) : l’essentiel à connaître

Le palan manuel à chaîne (overload) doit être compris comme une configuration de palan manuel à chaîne, à laquelle peut s’ajouter une protection de surcharge par embrayage à friction. Cette option vise à limiter les effets d’une sollicitation excessive. Elle s’inscrit dans une logique de prévention, mais ne remplace ni le calcul de charge, ni la sélection correcte de la CMU, ni les bonnes pratiques de manœuvre. Le palan est destiné au levage de marchandises uniquement. Il ne doit pas être utilisé pour des personnes. Il n’est pas adapté aux atmosphères ATEX.

Compatibilités : cette configuration s’emploie dans des montages sous crochet, sur points de suspension adaptés, et peut être intégrée sur une poutre via un chariot porte-palan. Dans ce cas, la CMU du chariot doit être cohérente avec celle du palan, et la largeur de fer doit correspondre à la poutre. Le choix entre direction par poussée et direction à chaîne dépend de l’accessibilité, de la fréquence de déplacement, et du besoin de manœuvre à distance. Le palan manuel à chaîne (overload) reste l’organe de levage. Le chariot reste l’organe de translation. Les deux doivent être dimensionnés ensemble, sans mélange de capacités.

Limites et restrictions : respectez la plage de température annoncée, et évitez les environnements incompatibles. Ne forcez jamais la manœuvre. N’utilisez pas l’option overload comme une autorisation de dépassement. La chaîne de levage galvanisée selon EN 818-7-T doit être inspectée, comme les crochets et leur linguet. Les indicateurs de déformation sur crochets doivent être pris au sérieux. Ils servent à alerter sur une possible surcharge ou un choc. Toute anomalie impose une mise hors service et une vérification par une personne compétente.

Cas d’usage concrets, basés sur les compatibilités : premier cas, un poste de levage sous poutre dans un atelier. Vous suspendez le palan sous un chariot à direction par poussée pour déplacer une charge sur quelques mètres. L’option overload est pertinente si plusieurs opérateurs se relaient et si les charges varient. Deuxième cas, une zone de préparation en entrepôt, avec une poutre I/H et des déplacements fréquents. Un chariot à direction à chaîne permet une translation contrôlée, sans être au plus près de la charge. Le palan manuel à chaîne (overload) apporte une protection supplémentaire contre les manœuvres trop énergiques. Troisième cas, une intervention de maintenance sur machine. La charge à lever peut être partiellement contrainte par des guidages. L’embrayage à friction peut limiter les effets d’un blocage soudain, tout en exigeant une analyse de la cause du blocage avant de poursuivre.

Recommandation essentielle : avant montage, vérifiez la compatibilité mécanique et fonctionnelle de l’ensemble. Contrôlez la CMU de chaque composant, la hauteur de levage, la géométrie de suspension, et l’environnement. Confirmez la présence des documents et des marquages. Le palan manuel à chaîne (overload) reste un produit complémentaire à intégrer dans un système de levage complet, avec point d’ancrage, accessoires de suspension et procédures d’utilisation. Pour une configuration sur poutre, l’association avec un chariot porte-palan - direction à chaîne peut être envisagée selon vos contraintes d’accès et de déplacement.

DOMAINES D'UTILISATION

Secteur du bâtiment et des travaux publics (BTP)

Sur les chantiers, le palan manuel à chaîne permet de lever et positionner facilement des charges lourdes telles que des poutres, des éléments métalliques ou des matériaux de construction. Sa conception compacte facilite son utilisation dans des zones restreintes ou en hauteur.

Industrie et ateliers de production

Dans les environnements industriels, ce type de palan est utilisé pour la manutention de pièces mécaniques, le déplacement de charges en atelier ou encore l’assemblage d’équipements. Sa capacité de levage élevée et sa résistance en font un outil adapté à un usage intensif.

Maintenance industrielle et interventions techniques

Lors d’opérations de maintenance, le palan permet de démonter ou repositionner des équipements lourds (moteurs, pompes, machines). Le limiteur de charge (overload) renforce la sécurité en évitant toute surcharge accidentelle.

Logistique et entrepôts

Dans les zones de stockage, il facilite le chargement et le déchargement de marchandises lourdes, notamment lorsque l’utilisation d’engins motorisés n’est pas possible. Il peut être intégré à un portique ou une potence pour optimiser les opérations.

Agriculture et secteur rural

Le palan manuel est également utilisé dans les exploitations agricoles pour soulever du matériel, manipuler des équipements ou intervenir sur des structures (hangars, machines agricoles).

Applications maritimes et portuaires

Grâce à sa robustesse et à sa résistance aux environnements exigeants, il est adapté aux opérations de levage sur les quais, dans les ports ou sur des embarcations pour manipuler des charges diverses.

Travaux de traction, d’arrimage et de tension

En plus du levage vertical, le palan peut être utilisé pour des opérations de traction ou de mise en tension (arrimage de charges, ajustement de structures), offrant une grande polyvalence d’utilisation.

Utilisation en espaces confinés ou difficiles d’accès

Sa légèreté et son fonctionnement manuel en font une solution idéale dans les zones où l’électricité n’est pas disponible ou dans des espaces exigus nécessitant un équipement compact et fiable.
