Manille de levage droite HR boulonnée

Composez votre système rapidement

Pourquoi choisir notre Manille de levage droite HR boulonnée ?

La Manille de levage droite HR boulonnée est conçue pour les montages de levage où la reprise d’effort reste strictement dans l’axe. Cette géométrie droite répond à un besoin précis : relier deux composants d’élingage avec un encombrement réduit et une liaison nette, sans chercher à absorber un effort latéral important. Dans un assemblage professionnel, ce point change directement le comportement du montage. Une manille droite bien sélectionnée travaille proprement lorsque l’alignement est maîtrisé. À l’inverse, elle ne doit pas être choisie pour compenser un mauvais positionnement de charge ou une traction désaxée.

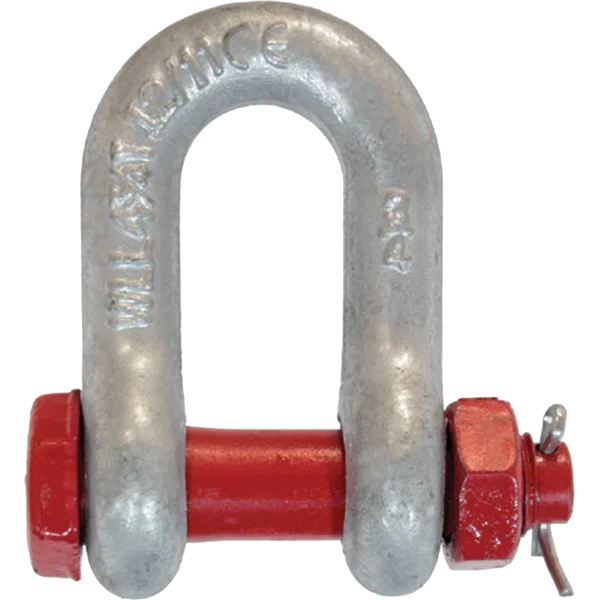

Le corps est forgé en acier HR grade 6. Ce procédé de fabrication apporte une structure adaptée aux contraintes mécaniques rencontrées sur les accessoires de levage utilisés en atelier, sur chantier ou en environnement industriel. L’axe boulonné est retenu pour les configurations où l’on souhaite un montage démontable, mais plus verrouillé qu’un axe simplement vissé. C’est un choix cohérent pour une liaison laissée en place sur un manille droite HR boulonnée - Green Pin®, un palonnier, un outillage, une ligne de manutention ou un ensemble d’élingage récurrent.

Cette Manille de levage droite HR boulonnée est conforme à la norme EN 13889 et à la Directive Machines 2006/42/CE. Elle porte le marquage CE. Sa CMU est définie avec un coefficient multiplicateur de 6 selon la documentation constructeur. L’axe reçoit une finition époxy RAL 300, utile pour améliorer la protection de surface et faciliter le repérage visuel lors des vérifications. Chez MATERIEL-LEVAGE.COM, cette manille de levage est proposée avec une approche métier : vérifier l’orientation de l’effort, la compatibilité dimensionnelle et le mode de fermeture réellement adapté à votre exploitation.

Si votre montage implique de l’angle, plusieurs brins ou un risque de torsion, il faut envisager une manille de levage lyre HR vissée plutôt qu’une forme droite. En revanche, pour une connexion compacte entre point d’ancrage, émerillon, tendeur chape/chape, boîte à coin ou autre accessoire de levage aligné, cette version boulonnée répond à une logique de montage claire et maîtrisée.

Domaines d'utilisation

Montage sur palonnier de levage La manille de levage droite est souvent retenue pour connecter un anneau, une tête d’élingue ou un accessoire intermédiaire sur un palonnier lorsque l’effort est centré. Sa forme limite l’ouverture latérale et permet de conserver un assemblage compact, plus simple à contrôler lors des inspections.

Liaison entre point fixe et accessoire démontable Sur un bâti, un outillage ou une structure de manutention, un axe boulonné apporte un verrouillage pertinent lorsque la manille reste installée sur une longue période. Ce type de montage se rencontre sur des équipements reconfigurés ponctuellement, mais qui ne doivent pas se desserrer entre deux opérations.

Connexion avec une élingue textile La manille de levage peut être utilisée avec une élingue textile si la largeur utile, le diamètre d’axe et la qualité d’appui sont cohérents. En pratique, il faut éviter tout pincement de la sangle et contrôler que la liaison ne crée ni arête agressive ni torsion parasite au moment de la mise en tension.

Assemblage d’accessoires de levage complémentaires Dans certains montages, cette manille droite sert d’interface entre un émerillon, un tendeur chape/chape, une boîte à coin ou d’autres accessoires de levage. Le choix ne se limite jamais au diamètre. Il faut aussi vérifier l’épaisseur des pièces, leur liberté de mouvement et la direction réelle de l’effort en charge.

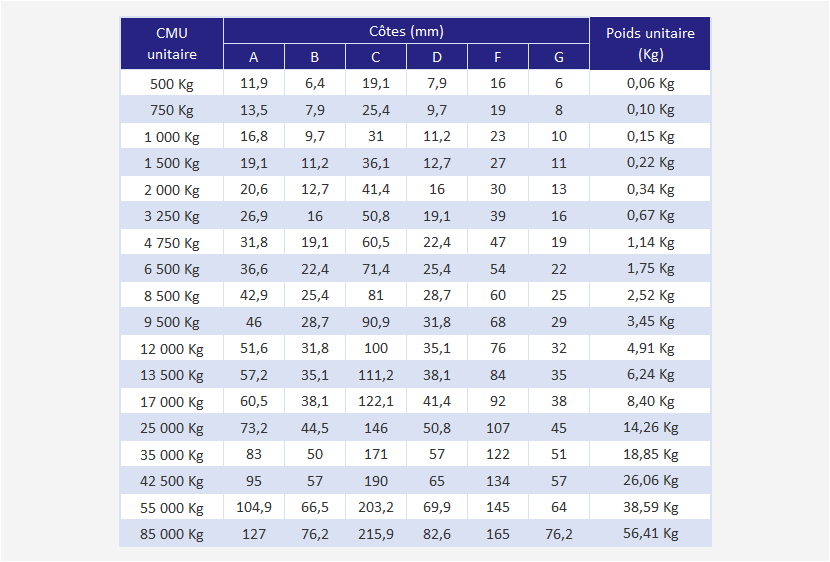

Quelques caractéristiques techniques

Origines et garantie

Cette manille de levage provient d’une fabrication italienne. Pour un professionnel du levage, l’origine de fabrication n’est pas un simple argument de présentation. Elle participe à l’évaluation globale du produit, au même titre que la conformité normative, la qualité du forgeage et la traçabilité documentaire. Le corps en acier HR grade 6 est destiné aux applications de levage exigeant une bonne tenue mécanique sur des assemblages répétés. L’axe avec revêtement époxy RAL 300 apporte une protection de surface complémentaire face aux manipulations courantes, aux frottements d’atelier et aux ambiances de chantier.

La fourniture comprend les éléments documentaires nécessaires à une intégration sérieuse dans votre parc matériel : plaque d’identification, certificats de conformité et notice d’utilisation. Ces documents sont utiles pour la mise en service, les contrôles internes et le suivi des équipements soumis à vérification. Ils permettent aussi de confirmer les conditions d’emploi prévues par le constructeur, notamment sur la direction d’effort, la CMU et les limites d’utilisation de la manille de levage.

MATERIEL-LEVAGE.COM accompagne ses clients dans la sélection et la configuration du produit. Cet accompagnement technique porte sur le choix entre manille droite ou lyre, axe vissé ou axe boulonné, et sur la compatibilité avec les accessoires associés. Lorsqu’un montage comprend une élingue textile, un émerillon, un tendeur chape/chape ou une boîte à coin, il faut raisonner en dimensions réelles et non en simple équivalence de diamètre. Cette aide à la configuration permet d’éviter les montages approximatifs, fréquents lorsque l’espace est réduit ou que plusieurs composants doivent travailler ensemble sans contrainte parasite.

Manille de levage droite HR boulonnée : l’essentiel à connaître

Une manille de levage droite n’est pas une pièce universelle. Elle répond à un usage précis : créer une liaison démontable sur un montage de levage où l’effort reste aligné. C’est la première règle à retenir. Si la charge tire de travers, si l’assemblage travaille en biais ou si la configuration impose une ouverture plus large, il faut réévaluer le choix du produit. Dans ces cas, une manille de levage lyre grade 80 à axe boulonné et goupillé-GREEN PIN ® peut être plus adaptée. Utiliser une forme droite sur un effort mal orienté expose le corps et l’axe à des sollicitations non prévues.

Le système boulonné constitue ici un réel avantage technique. Il convient bien aux montages semi-permanents ou aux assemblages professionnels qui doivent rester sécurisés dans le temps tout en conservant la possibilité d’être démontés. Sur un outillage, un palonnier ou une structure de manutention, ce type de fermeture est souvent préféré lorsque la manille de levage n’est pas retirée après chaque cycle. Le verrouillage est plus approprié pour les environnements où les vibrations, les manipulations répétées ou les contrôles périodiques imposent une liaison stable.

La conformité EN 13889, la conformité à la Directive Machines 2006/42/CE et le marquage CE apportent un cadre clair pour l’utilisation professionnelle. Le corps forgé en acier HR grade 6 confirme l’orientation levage du produit. La CMU, exprimée avec un coefficient multiplicateur de 6, doit toujours être rapprochée des conditions réelles d’exploitation. Une manille de levage ne se choisit pas uniquement sur sa dimension nominale. Il faut aussi tenir compte de l’axe de traction, de l’espace disponible, de l’épaisseur des pièces connectées et de la fréquence de démontage.

Chez MATERIEL-LEVAGE.COM, l’objectif est de vous aider à valider un montage cohérent avant commande. Cette approche est particulièrement utile lorsque plusieurs accessoires de levage doivent être associés dans un ensemble compact. Une vérification en amont évite les défauts de compatibilité, les appuis incorrects et les configurations qui paraissent simples sur plan mais deviennent problématiques sur le terrain.

Ce qu’un professionnel doit vérifier avant installation

Avant de mettre en service une manille de levage, il faut commencer par contrôler le sens de travail de l’assemblage. La forme droite est adaptée à un effort aligné. Elle n’est pas destinée à reprendre une traction oblique importante ni à absorber une torsion. Cette vérification doit être faite sur la configuration réelle, pas seulement sur le principe du montage. Une charge qui bascule légèrement ou une élingue qui se décale au levage peut modifier l’orientation des efforts.

Le second contrôle concerne la compatibilité géométrique. Le diamètre de l’axe ne suffit pas. Il faut aussi vérifier la largeur utile de la manille, l’épaisseur des pièces à relier et la forme de leurs appuis. Un anneau trop large, une chape trop épaisse ou un accessoire mal centré peuvent créer un point dur. Sur une élingue textile, l’appui doit rester franc et non agressif. Une sangle comprimée ou vrillée dans la manille de levage se détériore rapidement et ne travaille pas dans de bonnes conditions.

Le troisième point porte sur l’état du matériel avant montage. Le corps forgé doit être exempt de déformation visible. L’axe boulonné doit être complet, correctement positionné et sans altération. Le marquage doit rester lisible. La plaque d’identification, les certificats de conformité et la notice d’utilisation doivent être conservés dans le dossier matériel. En exploitation, ces éléments simplifient les contrôles périodiques et la gestion de parc.

Enfin, il faut rappeler que cette manille de levage est un accessoire destiné au levage uniquement. Elle doit être utilisée dans les limites prévues par sa documentation constructeur. En cas de doute sur la bonne forme de manille, sur la place disponible ou sur l’association avec d’autres accessoires de levage, l’accompagnement technique de MATERIEL-LEVAGE.COM permet de sécuriser le choix avant installation.
