Capotage palan électrique

Pourquoi intégrer notre Capotage palan électrique à votre configuration ?

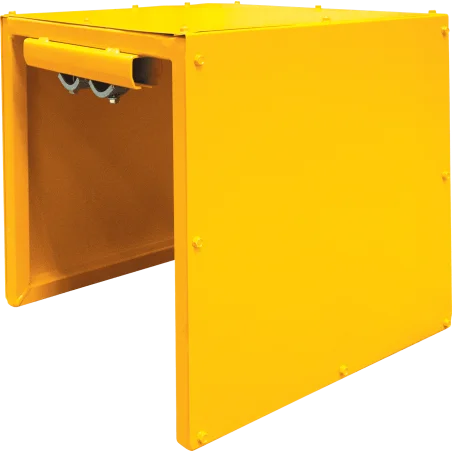

Le capotage palan électrique est un accessoire d’intégration destiné à compléter un palan électrique déjà installé sur une structure de levage. Référence Produit : AG_XXX-XX. Il ne constitue jamais un équipement autonome. Sa fonction est de former une protection périphérique adaptée aux dimensions du palan, avec deux faces et une toiture. Ce principe d’habillage technique vise à limiter l’exposition directe du palan à certaines ambiances de travail, comme l’encrassement par poussières ou des projections indirectes, selon l’installation réelle.

Le rôle du capotage palan électrique relève donc de la protection et de l’optimisation d’intégration. Il ne modifie ni la capacité de levage, ni les performances du palan, ni celles de la potence, ni celles du chariot éventuel. Il n’augmente pas la CMU du système. Il ne remplace pas non plus une protection spécifique prévue par le constructeur du palan. Son intérêt repose sur une sélection cohérente avec le gabarit du palan, les passages de câbles, les accès aux commandes et les volumes libres nécessaires au fonctionnement normal.

Les familles de produits principales visées sont les palans électriques montés sur potences murales, potences sur fût et installations d’atelier. Dans ce cadre, le capotage palan électrique peut compléter une potence murale triangulée lorsque le palan reste exposé à un environnement de fabrication générant des poussières d’atelier. Il peut aussi être intégré sur une potence articulée, à condition de vérifier que l’enveloppe ajoutée ne gêne ni la rotation, ni l’articulation, ni l’accès aux organes utiles. Sur une installation plus complexe, il peut accompagner une potence d'atelier motorisée à rotation 360°, mais uniquement après contrôle de l’encombrement avec le chariot porte-palan, les patins porte câble et le câble d’alimentation inclus sur ce type de configuration.

Trois cas d’usage permettent de situer clairement son intérêt. Premier cas : dans un atelier de maintenance, un palan électrique installé sur une potence murale inversée travaille à proximité de zones poussiéreuses. Le capotage palan électrique apporte une protection complémentaire sans intervenir sur la structure porteuse. Deuxième cas : dans une zone de préparation industrielle, un palan monté sur une potence sur fût triangulée doit rester mieux protégé contre des projections indirectes et l’encrassement ambiant. Le capotage complète alors l’ensemble si les dégagements restent suffisants. Troisième cas : sur une implantation intérieure et extérieure, un palan installé sur une potence murale articulée ou inox nécessite une étude attentive de l’exposition réelle, de la ventilation et des interfaces de montage avant validation.

Les restrictions d’usage sont essentielles. Le capotage palan électrique ne doit jamais gêner la course du palan, la translation du chariot, la rotation de la potence, l’articulation d’une flèche ou l’accès aux commandes. Il ne doit pas masquer les zones de contrôle visuel ni obstruer les volumes nécessaires à la ventilation du palan. En l’absence de cotes détaillées, il faut rester méthodique. La bonne pratique consiste à relever les dimensions réelles du palan, à vérifier les interfaces mécaniques, à contrôler les passages de câbles et à confirmer que cet accessoire reste compatible avec les mouvements de l’installation. MATERIEL-LEVAGE.COM recommande une validation technique préalable pour toute configuration spécifique.

Quelques caractéristiques techniques

Origines et garantie

Le capotage palan électrique est proposé par MATERIEL-LEVAGE.COM comme un composant technique destiné à l’intégration d’un palan électrique dans un ensemble de levage. Les informations disponibles ne précisent pas l’origine des matériaux, ni une matière particulière, ni un traitement de surface spécifique pour cet accessoire. Il ne faut donc pas supposer une composition, une finition ou une résistance non documentée. La sélection doit rester fondée sur des éléments vérifiables : dimensions du palan, cohérence mécanique, accès fonctionnels et adaptation à l’environnement réel d’utilisation.

La durabilité d’un capotage palan électrique dépend directement de la qualité de son intégration. Un accessoire correctement ajusté, monté sans contrainte et compatible avec les mouvements de l’installation contribue à protéger le palan contre certaines agressions d’ambiance. À l’inverse, un capotage mal choisi peut créer des interférences d’usage. Un volume insuffisant peut gêner la ventilation. Une enveloppe mal positionnée peut perturber les câbles ou l’accès aux commandes. Une implantation non vérifiée peut compliquer les contrôles visuels ou les opérations normales prévues par le constructeur du palan. La résistance à l’usage ne peut donc pas être dissociée d’une étude préalable sérieuse.

Concernant la conformité, aucune norme spécifique propre au capotage palan électrique n’est mentionnée dans les données disponibles. Il ne faut donc lui attribuer aucune norme ni marquage non documenté. En revanche, plusieurs équipements principaux qu’il peut compléter sont indiqués comme conformes à la Directive Machine 2006/42/CE. C’est le cas, selon les informations fournies, de la potence murale inversée, de la potence murale triangulée, de la potence murale articulée, de la potence sur fût inversée, de la potence sur fût triangulée, de la potence sur fût articulée, de la potence sur fût articulée avec moyeux autoporteurs, de la potence sur fût suspendue articulée avec moyeux autoporteurs et de la potence d’atelier motorisée à rotation 360°. Cette conformité concerne les produits principaux documentés, pas l’accessoire lui-même.

Les documents inclus à la livraison du capotage palan électrique ne sont pas précisés dans la documentation fournie. Aucune notice dédiée, aucun certificat spécifique et aucune plaque d’identification propre ne sont mentionnés pour cet accessoire. Cette absence d’information doit être respectée. Elle impose une vigilance accrue avant montage. À l’inverse, plusieurs produits principaux liés sont annoncés avec notice et CE lorsque leur documentation le précise. Cela confirme l’importance de distinguer clairement le produit complémentaire de la structure de levage qu’il vient compléter.

Dans la pratique, l’aide à la configuration reste déterminante. MATERIEL-LEVAGE.COM fournit un support technique et une assistance client pour orienter la sélection du capotage palan électrique. Cet accompagnement permet de vérifier la cohérence entre le palan, la structure porteuse et l’environnement de travail. Cela est particulièrement utile sur une installation avec rotation, avec articulation ou avec gestion de câbles. Sur une potence sur fût articulée, par exemple, il faut confirmer que le capotage ne perturbe ni les mouvements de la flèche ni l’accessibilité du palan. Cette méthode de contrôle est la meilleure garantie de durabilité d’usage.

Capotage palan électrique : l’essentiel à connaître

Le capotage palan électrique est un élément de protection complémentaire. Il s’intègre autour d’un palan électrique déjà prévu dans une installation de levage. Il ne porte pas la charge. Il ne participe pas à la prise de charge. Il ne remplace ni la structure porteuse, ni le chariot, ni les commandes, ni les composants électriques du palan. Son rôle reste limité mais utile : protéger le palan contre certaines expositions d’ambiance et améliorer son intégration dans l’ensemble. Cette distinction doit rester claire lors du choix du produit.

Le capotage palan électrique s’adresse principalement aux configurations sur potences. Cela comprend les potences murales, les potences sur fût, les versions inversées, triangulées et articulées, ainsi que certaines installations d’atelier. Il peut aussi concerner des configurations destinées au service intérieur et extérieur, sous réserve de vérifier que l’environnement réel reste compatible avec l’accessoire. Lorsque le palan est monté sur une structure inox, il faut également s’assurer que le capotage ne crée pas de contradiction d’usage liée à l’exposition, à l’entretien ou aux conditions ambiantes. En l’absence de données détaillées sur la matière du capotage, il faut rester prudent et valider techniquement l’ensemble.

Les compatibilités doivent être raisonnées à partir du palan réel et non à partir d’une simple famille de potences. Un même type de potence peut recevoir des configurations différentes selon la hauteur sous crochet, les passages de câbles, le chariot, les organes de commande et l’espace disponible autour du palan. Le capotage palan électrique doit donc être choisi à partir des dimensions exactes du palan et de son environnement immédiat. Cette approche est indispensable sur les installations avec translation du chariot, sur les potences articulées et sur les ensembles motorisés où l’encombrement dynamique doit être pris en compte.

Plusieurs situations concrètes résument bien les usages réalistes. Dans un atelier de fabrication mécanique, un palan électrique installé sur une potence murale triangulée reste exposé à des poussières de process. Le capotage palan électrique peut réduire cette exposition directe, sans modifier les performances de levage. Dans une zone technique équipée d’une potence sur fût inversée, il peut améliorer l’intégration du palan tout en limitant l’encrassement ambiant, sous réserve de préserver la ventilation. Dans une installation d’atelier motorisée à rotation 360°, il peut être retenu seulement après contrôle strict des dégagements entre le capotage, le chariot porte-palan, les patins porte câble et le câble d’alimentation. Dans une configuration articulée avec moyeux autoporteurs, il faut aussi vérifier les volumes de passage pendant les mouvements normaux.

Les limites doivent être rappelées sans ambiguïté. Le capotage palan électrique ne transforme pas un palan standard en version adaptée à tous les environnements. Il ne corrige pas une incompatibilité entre le palan et la potence. Il ne constitue pas une protection universelle. Il n’augmente pas la CMU. Il ne doit jamais empêcher l’accès aux commandes, aux zones de contrôle ou aux parties devant rester visibles. Il ne doit jamais gêner la ventilation du palan ni perturber la circulation des câbles. Avant tout montage, il est indispensable de vérifier les dimensions, les interfaces, les mouvements de la structure et les conditions normales d’exploitation. Le capotage palan électrique doit toujours être considéré comme un produit complémentaire à intégrer dans un système cohérent, jamais comme une solution suffisante à lui seul.
