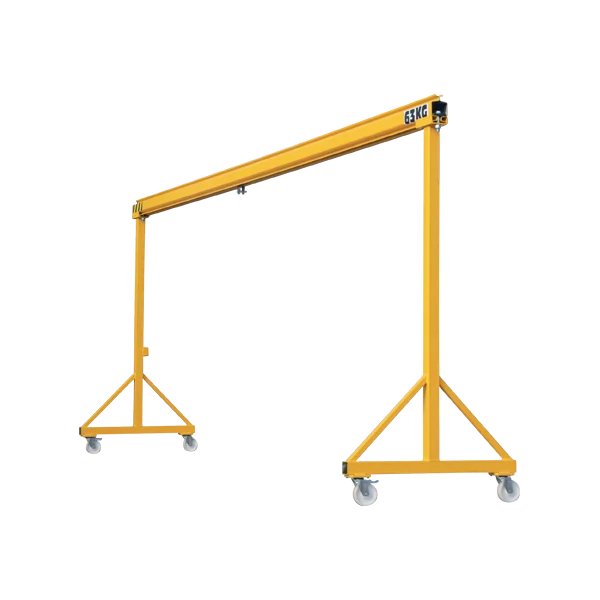

Portique d'atelier à profil creux non déplaçable en charge

Composez votre système rapidement

Pourquoi choisir notre Portique d'atelier à profil creux non déplaçable en charge ?

Le Portique d'atelier à profil creux non déplaçable en charge répond à une logique d’exploitation très précise : amener une structure de levage au poste de travail, la positionner à vide, puis effectuer le levage sans déplacement du portique une fois la charge suspendue. Cette distinction est essentielle en atelier. Elle conditionne la méthode de manutention, le choix du palan et l’organisation de la zone d’intervention. Pour un professionnel, ce n’est pas un détail de conception. C’est un critère de sécurité d’usage et de cohérence technique.

Sa structure en acier mécano-soudé offre une base rigide et durable pour les opérations de levage de charges en environnement industriel. Le recours à un profil creux permet d’obtenir une charpente sérieuse, adaptée aux sollicitations d’un appareil de levage utilisé de façon répétée. Le châssis est démontable en 3 éléments. Ce point facilite le transport, l’introduction dans un bâtiment existant, le passage dans des accès contraints et le stockage lorsque le portique d'atelier n’est pas en service.

Le modèle est équipé de 4 roues pivotantes. Elles servent au déplacement à vide du portique d'atelier entre plusieurs postes. En revanche, la règle d’utilisation doit rester parfaitement comprise : aucune translation du portique avec charge suspendue n’est autorisée. Le levage doit être effectué à l’aplomb. Cette restriction protège la structure, limite les efforts horizontaux parasites et réduit les risques de balancement. Dans les ateliers de maintenance, de montage ou de réparation, cette façon de travailler est souvent recherchée pour garder une manutention lisible et maîtrisée.

Proposé par MATERIEL-LEVAGE.COM, ce Portique d'atelier à profil creux non déplaçable en charge s’adresse aux utilisateurs qui recherchent une solution de levage claire dans ses limites d’emploi, conforme à la Directive Machines 2006/42/CE, livrée avec la documentation nécessaire et accompagnée d’une aide à la configuration selon la portée, la hauteur sous fer et la CMU attendue.

Domaines d'utilisation

Maintenance d’ensembles mécaniques. Dans un atelier de réparation, ce portique d'atelier permet de déposer un moteur, un réducteur, une pompe ou un sous-ensemble lourd au-dessus d’un poste fixe. L’opérateur amène le portique à vide, positionne précisément la poutre au droit de la charge, puis effectue le levage sans déplacement de l’ensemble.

Montage de machines et de bâtis. Lors de l’assemblage d’équipements industriels, il permet de présenter une pièce au-dessus d’un châssis, d’un outillage ou d’un banc de montage. Avec un chariot porte-palans et un palan électrique correctement dimensionnés, l’approche finale reste plus maîtrisée qu’avec une manutention improvisée.

Interventions dans un bâtiment sans pont roulant. Ce type de portique d'atelier est souvent retenu dans des zones où aucun appareil de levage permanent n’est installé. Il évite de lourds travaux d’infrastructure tout en apportant une capacité de levage ciblée sur un poste.

Ateliers évolutifs ou zones multi-usages. Quand la zone de travail change selon les séries, les réparations ou les opérations ponctuelles, le portique peut être déplacé à vide vers le poste concerné. Cette mobilité reste utile sans pour autant autoriser le roulage sous charge.

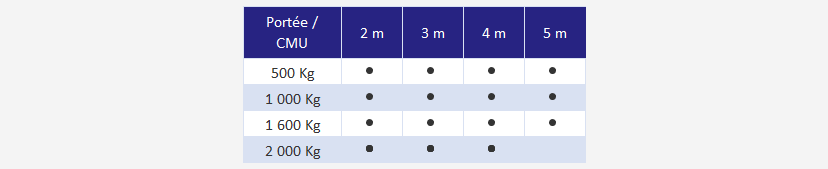

Quelques caractéristiques techniques

Portique d'atelier à profil creux non déplaçable en charge : l’essentiel à connaître

Un Portique d'atelier à profil creux non déplaçable en charge ne doit pas être choisi comme un simple cadre mobile. Sa pertinence dépend d’abord du mode réel de manutention. Ici, la mobilité n’existe qu’à vide. En charge, l’appareil reste fixe. Cette caractéristique convient particulièrement aux levages à poste, lorsque la pièce doit être soulevée verticalement, tenue au droit de la zone de travail, puis reposée sur un support, un chevalet, un établi renforcé ou un outillage d’assemblage. C’est une logique différente d’un portique déplaçable en charge, et la comparaison doit être faite dès la phase de sélection.

Le dimensionnement d’un portique d'atelier repose sur plusieurs paramètres indissociables. La CMU doit couvrir la charge maximale réellement manutentionnée, avec ses accessoires de levage. La hauteur sous fer doit être calculée en tenant compte de la hauteur de la charge, de l’encombrement du palan, du chariot, du crochet et des élingues. La portée doit correspondre à la largeur utile du poste. Enfin, le support au sol doit être compatible avec les efforts transmis par la structure et le roulage à vide. Une erreur fréquente consiste à raisonner uniquement sur la charge à lever. En pratique, c’est souvent la hauteur disponible qui devient le facteur limitant.

La structure mécano-soudée en acier apporte la rigidité nécessaire aux opérations de levage industriel. Le profil creux présente un intérêt concret : il permet une conception robuste, propre à un usage professionnel, avec un encombrement cohérent pour les ateliers où chaque mètre compte. Le montage en 3 éléments facilite l’acheminement du matériel dans les bâtiments existants. C’est un avantage important pour les sites qui ne disposent pas d’un accès direct ou qui doivent franchir des ouvertures limitées.

Ce portique d'atelier peut recevoir différents équipements selon l’usage : chariot porte-palans, palan manuel pour des interventions ponctuelles, ou palan électrique lorsque la fréquence de levage, la précision de descente ou le confort opérateur l’exigent. Dans certains cas, il est pertinent d’étudier une configuration complète avec accessoires de levage adaptés à la géométrie de la charge. Pour une zone de travail fixe, il peut aussi être utile de comparer cette solution avec des potences murales ou des potences sur fûts. À l’inverse, si le process impose de déplacer la charge suspendue avec la structure, il faudra s’orienter vers une autre famille de portiques.

La conformité à la Directive Machines 2006/42/CE constitue un repère essentiel pour l’intégration du matériel dans un environnement professionnel. La livraison comprend une plaque d'identification, les certificats de conformité et une notice d'utilisation. Ces documents sont nécessaires pour l’identification du matériel, la vérification des conditions d’emploi et le suivi documentaire interne. Avant mise en service, il convient de vérifier le montage des 3 éléments, l’état des roues pivotantes, la bonne adéquation entre la CMU du portique d'atelier, celle du chariot et celle du palan, ainsi que les conditions de circulation à vide.

Dans les faits, ce type de portique d'atelier est particulièrement apprécié lorsqu’un professionnel veut garder la souplesse d’un appareil repositionnable tout en imposant une méthode de levage stricte. Cette lecture claire des limites d’usage réduit les mauvaises pratiques. Elle permet aussi de mieux former les opérateurs et de mieux organiser les postes de manutention. Pour des opérations répétées de maintenance, d’assemblage ou de transfert vertical, cette architecture reste une réponse technique sérieuse.

Origines et garantie

Ce portique d'atelier est issu d’une fabrication française. Pour un acheteur professionnel, ce point a un intérêt concret. Il participe à la cohérence de fabrication, à la lisibilité de la documentation et à la traçabilité du matériel. La structure est réalisée en acier mécano-soudé, matériau de référence pour ce type d’équipement de levage grâce à sa résistance mécanique, sa stabilité dimensionnelle et sa bonne aptitude à la réalisation d’ensembles durables. Le fournisseur indique une livraison sur palette filmée, ce qui contribue à préserver le matériel pendant le transport et les phases logistiques avant montage.

La documentation remise avec le matériel comprend la plaque d'identification, les certificats de conformité et la notice d'utilisation. Ces éléments doivent être conservés par l’exploitant. Ils servent à vérifier l’identification du portique d'atelier, à rappeler ses conditions d’emploi et à l’intégrer dans l’environnement de travail. La notice doit être consultée avant toute utilisation, notamment pour valider le montage, l’adéquation des accessoires suspendus, la méthode de déplacement à vide et l’interdiction formelle de déplacement en charge.

MATERIEL-LEVAGE.COM assure un accompagnement technique complet pour aider à sélectionner le bon portique d'atelier selon la portée, la hauteur sous fer, la CMU, le type de palan et la configuration du sol. Cette aide est particulièrement utile lorsque plusieurs contraintes se cumulent : accès limité, charge encombrante, faible hauteur disponible, besoin de démontage régulier ou fréquence de levage soutenue. MATERIEL-LEVAGE.COM apporte également une assistance client réactive et une aide à la configuration pour orienter l’utilisateur vers un ensemble cohérent, incluant si nécessaire chariots porte-palans, palans électriques et accessoires de levage. Le matériel est garanti 1 an.
