Pince de manutention de traverses

PI1A0
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
  • Télécharger le(s) document(s)
Pince de levage pour traverses
  • Pince de levage pour traverses
  • Pince de levage pour traverses
  • Pince de levage pour traverses
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice

COMPARATIF

Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

EXEMPLES DE CONFIGURATIONS

Pince a traverses

DESCRIPTION

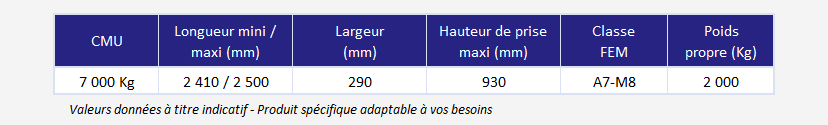

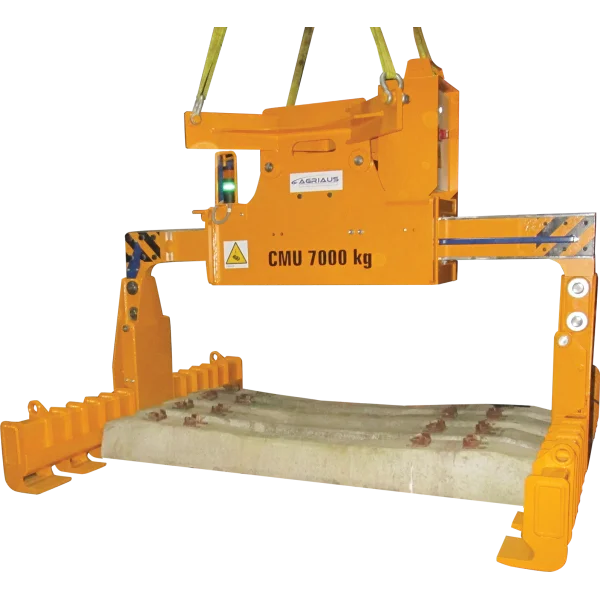

Le modèle PI1A0, développé par AGRIAUS, est une pince destinée à la manutention de traverses béton disposées par paquets de 24 (3 étages de 8 traverses). Les traverses sont manutentionnés par prise positive grâce à l'insertion de sabots de préhension sous leurs faces inférieures.

Cette pince de levage est composée :
  • d'un palonnier de levage en croix, équipé de quatre manilles : il est liaisonné mécaniquement au bâti par deux broches;
  • d'un bâti mécano-soudé sans soudure portante : il est conçu afin de recevoir la chaîne cinématique d'ouverture et de fermeture des bras de préhension;
  • de deux coulisseaux, massifs en acier allié haute résistance : Ils sont équipés chacun d'une crémaillère de manœuvre, les coulisseaux sont guidés sur rails bronze;
  • de deux bras de préhension : ils sont boulonnés sur les coulisseaux et équipés chacun en partie basse d'une série de huit sabots de préhension. La face supérieure des sabots est dépourvue d'une excroissance évitant la détérioration des arrêtes inférieures des traverses;
  • d'un palpeur articulé à retour par ressort de rappel présent sur chaque bras.
Chaîne cinématique :
Cet appareil de levage dispose d'une chaîne cinématique d'ouverture et fermeture des bras, électromécanique. Elle est composée en version standard des éléments suivants :
  • Un moteur d'une puissance de 1.5kW;
  • Un coupleur hydraulique installé entre le moteur et le réducteur : ce coupleur permet un débrayage automatique du moteur lorsque les bras sont en butée;
  • Un réducteur à roue et vis sans fin autobloquant;
  • Un pignon d'entraînement monté sur friction sèche  : ce montage permet de protéger le réducteur lorsque les bras ou les coulisseaux reçoivent des chocs. Ce pignon engrène les crémaillères de manœuvre des coulisseaux;
  • Un jeu de fins du mouvement d'ouverture/fermeture;
  • Un jeu de deux palpeurs articulé : il permet un arrêt de la fermeture des bras.
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
  • Une première couche antirouille;
  • 2 couches de finition par peinture polyuréthane RAL 1007 (jaune)
  • 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
  • Stries noires RAL 9005 en partie basse des bras de préhension
Énergie :
L'apport d'énergie électrique est assuré par un enrouleur de câble installé sur votre pont roulant. La pince est équipée d'une boîte de dérivation. La partie commande et la gestion des différents détecteurs est gérée par le pont roulant. Les tensions d'alimentation en version standard sont les suivantes :
  • La tension d'alimentation des motorisations est de 400V triphasé 50 Hz.
  • La tension d'alimentation des détecteurs est de 24V DC
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
  • Le plan d'ensemble du matériel;
  • La notice d'utilisation et de maintenance, incluant la documentation des éléments du commerce;
  • L'auto-certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01;
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.

Demander un devis
