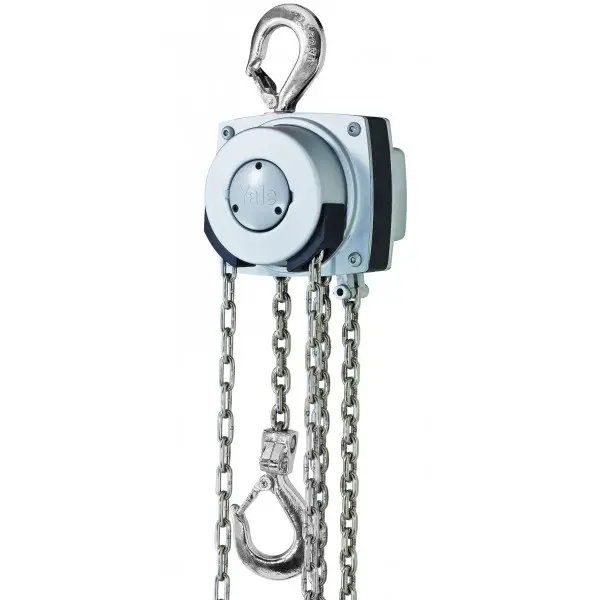

Palan manuel à chaîne YALELIFT 360° CR

Composez votre système rapidement

Pourquoi choisir notre Palan manuel à chaîne YALELIFT 360° CR ?

Le palan manuel à chaîne YALELIFT 360 CR a été développé pour les opérations de levage vertical où la position de l’opérateur n’est pas toujours idéale. Sa particularité réside dans son carter de manœuvre rotatif à 360°, qui autorise une traction de la chaîne de manœuvre depuis pratiquement n’importe quel angle. Sur le terrain, ce point change réellement l’usage. Lorsqu’un palan est monté sous une poutre, dans une fosse, sous une passerelle ou au-dessus d’un ensemble mécanique encombré, il devient souvent difficile de rester dans l’axe. Avec cette conception, l’opérateur garde une meilleure posture et limite les interventions sous la charge.

Le palan manuel à chaîne YALELIFT 360 CR couvre des capacités de levage étendues, de CMU 0,5 t à 20 t selon version. Cette plage permet de répondre aussi bien à la maintenance industrielle qu’aux opérations de manutention plus lourdes en atelier, sur portique ou sous potence. Les modèles de 0,5 t à 3 t existent avec chaîne acier ou chaîne inox 316L. Au-delà, les versions 5 t, 10 t et 20 t sont proposées en chaîne acier avec plusieurs brins. Cette diversité de configuration permet d’ajuster l’équipement au besoin réel, sans surdimensionnement inutile.

La construction est pensée pour durer. Le corps du palan reçoit un traitement anticorrosion. Les crochets peuvent être en acier galvanisé ou en inox 316L selon exécution. La chaîne de levage est proposée en acier ou en inox 316L pour les environnements exposés à l’humidité, aux projections ou aux lavages fréquents. Pour un exploitant, cela signifie un appareil de levage mieux adapté au site, avec moins de risques de dégradation prématurée des composants exposés.

Autre point important, ce palan manuel compact conserve une hauteur perdue maîtrisée. C’est un critère souvent décisif lorsque la course disponible est réduite. Dans une zone technique basse, sur un bâti machine ou sous une structure existante, quelques millimètres gagnés peuvent éviter de modifier l’installation. MATERIEL-LEVAGE.COM vous accompagne pour définir la bonne longueur de chaîne, le bon type de crochets et l’intégration avec vos palans manuels à chaîne inox, chariots de levage, palonniers ou autres accessoires de manutention.

Domaines d'utilisation

Maintenance d’équipements industriels en accès décalé : lorsqu’un moteur, une pompe ou un réducteur est implanté près d’une cloison ou derrière un garde-corps, la chaîne de manœuvre d’un palan classique est difficile à exploiter. Le palan manuel à chaîne YALELIFT 360 CR permet de travailler depuis une zone plus dégagée tout en conservant un levage précis.

Postes de montage sous potence ou monorail : en assemblage mécanique, l’opérateur doit souvent lever une pièce, la présenter puis la repositionner plusieurs fois. Le carter rotatif améliore le confort de manœuvre et limite les mouvements contraints. L’ajout d’un chariot de levage facilite ensuite le déplacement longitudinal de la charge.

Industrie agroalimentaire ou zones de lavage : pour les applications où l’humidité est permanente, la version avec chaîne de levage inox 316L et crochets inox 316L apporte une meilleure tenue à la corrosion. Cette configuration est pertinente pour des interventions sur convoyeurs, pompes ou ensembles démontables nettoyés régulièrement.

Interventions en extérieur ou en ambiance marine : sur un quai, en station de pompage ou sur une installation soumise aux embruns, les traitements anticorrosion et les composants inox selon version limitent l’attaque des surfaces. Le choix de la matière doit toutefois être cohérent avec la CMU recherchée.

Levage ponctuel de charges lourdes en atelier : pour déposer un outillage, lever un moule ou repositionner un sous-ensemble mécano-soudé, ce palan manuel à chaîne apporte une solution sans alimentation électrique, simple à installer et robuste en usage intermittent.

Quelques caractéristiques techniques

• CMU de 0,5 t à 20 t
• Carter de manœuvre rotatif 360°
• Chaîne acier ou inox 316L
• Crochets acier galvanisé ou inox 316L
• Revêtement anticorrosion renforcé
• Hauteur perdue réduite
• 1 à 6 brins selon capacité
• Chaînes ajustées à la demande
• Conforme EN 818-7
• Conforme EN 12100
• Plaque d’identification fournie
• Certificats de conformité fournis
• Notice d’utilisation fournie

Origines et garantie

La fabrication de ce palan repose sur des matériaux adaptés aux contraintes du levage professionnel. Le corps de l’appareil est protégé par un revêtement anticorrosion destiné à limiter l’altération des surfaces en ambiance industrielle. Les crochets sont réalisés en acier galvanisé ou en inox 316L selon la configuration retenue. La chaîne de levage peut également être sélectionnée en acier ou en inox 316L, ce qui permet d’orienter le choix en fonction de l’exposition réelle du site. Cette approche par configuration est importante, car un environnement humide, salin ou lavé fréquemment n’impose pas les mêmes composants qu’un atelier sec.

Le palan manuel à chaîne YALELIFT 360 CR est annoncé conforme aux normes EN 818-7 et EN 12100. La première concerne notamment les chaînes de levage à maillons courts pour palans. La seconde encadre les principes généraux de conception et de réduction des risques. Pour un acheteur professionnel, ces références sont essentielles. Elles permettent d’évaluer le niveau de cohérence technique du produit avec les exigences usuelles d’un parc de levage.

Chaque appareil est livré avec sa plaque d’identification, ses certificats de conformité et sa notice d’utilisation. Ces documents sont nécessaires pour la traçabilité interne, l’inventaire du matériel et la préparation des vérifications réglementaires en service. MATERIEL-LEVAGE.COM fournit un accompagnement technique complet pour aider à définir la bonne version, la longueur de chaîne utile, le type de crochet et l’association avec des équipements complémentaires comme des crochets de sécurité, des chaînes de levage, des treuils manuels à vis sans fin ou des palonniers.

La durabilité dépend ensuite du bon dimensionnement et d’un usage conforme. Un appareil correctement choisi, utilisé dans sa CMU et inspecté régulièrement conservera ses performances plus longtemps. MATERIEL-LEVAGE.COM peut également vous assister dans l’aide à la configuration lors d’un montage sur structure existante ou pour une adaptation à un environnement spécifique.

Palan manuel à chaîne YALELIFT 360° CR : l’essentiel à connaître

Le palan manuel à chaîne YALELIFT 360 CR se distingue d’abord par son ergonomie de manœuvre. Sur un palan manuel traditionnel, la chaîne de manœuvre impose souvent une position quasi axiale. Ici, le carter rotatif à 360° ouvre davantage de possibilités. Cela permet de conserver une zone de traction plus sûre et plus pratique, surtout lorsque l’environnement de travail est encombré. Cet avantage est particulièrement utile en maintenance, lorsque l’opérateur doit éviter un obstacle, un bâti machine ou une zone sous charge.

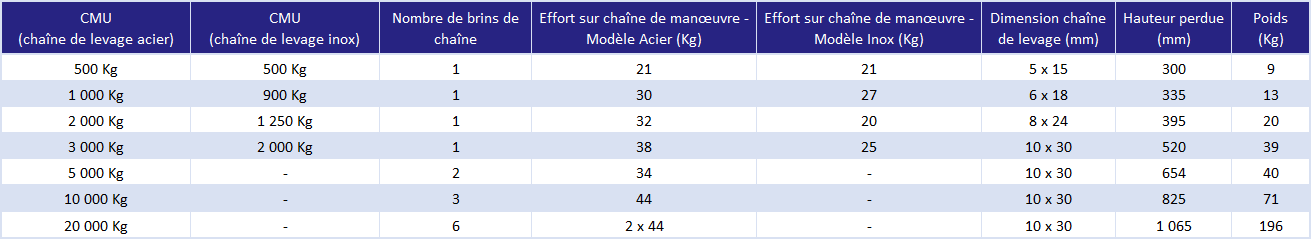

Sur le plan mécanique, le produit couvre plusieurs architectures de levage. Les versions de petite et moyenne capacité fonctionnent avec un nombre de brins limité, ce qui favorise la compacité. Les modèles de forte capacité utilisent plusieurs brins pour répartir l’effort. Le tableau de caractéristiques montre aussi que l’effort sur chaîne reste cohérent pour un usage manuel, ce qui aide à conserver une bonne maîtrise de la manœuvre. La hauteur perdue varie selon la capacité. Ce point doit être vérifié dès la phase de choix, surtout lorsque la hauteur disponible sous poutre est restreinte.

Le choix entre chaîne acier et chaîne inox 316L doit être raisonné. L’inox répond à des contraintes de corrosion, mais il ne faut pas le sélectionner par habitude. Il convient de tenir compte de l’environnement réel, de la fréquence d’utilisation et de la capacité recherchée. Le tableau montre d’ailleurs que certaines CMU diffèrent entre version acier et version inox. Il faut donc valider précisément la configuration avant mise en service. C’est un point que MATERIEL-LEVAGE.COM traite avec ses clients lors de l’aide à la sélection.

Ce palan est adapté à une installation sous chariot porte-palan, monorail, potence ou portique, sous réserve de compatibilité dimensionnelle et de cohérence de la CMU de l’ensemble. Il peut aussi s’intégrer dans une ligne de manutention existante avec d’autres accessoires de levage. Référence Produit : AG_XXX-XX. Pour un usage professionnel, il est recommandé de vérifier avant chaque opération l’état de la chaîne, des crochets, du linguet et du marquage, puis de contrôler périodiquement l’ensemble selon les procédures internes de l’exploitant.
