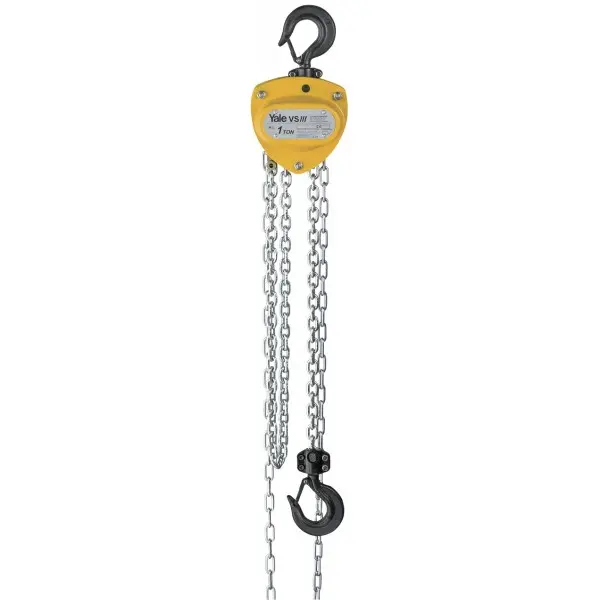

Palan manuel à chaîne YALE

Composez votre système rapidement

Pourquoi choisir notre Palan manuel à chaîne YALE ?

Le palan manuel à chaîne YALE est conçu pour les opérations de levage où l’on attend une manœuvre régulière, une tenue fiable de la charge et une excellente résistance en environnement d’atelier comme en extérieur. Proposé par MATERIEL-LEVAGE.COM sous la référence produit : AG_VSIII, il répond aux exigences de terrain des mainteneurs, monteurs et équipes de production qui ont besoin d’un appareil simple, robuste et contrôlable au millimètre. Le principe reste éprouvé : une chaîne de manœuvre actionne un train d’engrenages et un frein mécanique, afin de lever ou descendre la charge avec une force manuelle optimisée et une maîtrise fine de la vitesse.

La conception met l’accent sur la stabilité et la longévité. Le boîtier en acier embouti est entièrement fermé, ce qui limite l’exposition des organes internes aux projections et aux poussières. Ce choix est particulièrement pertinent lorsque le palan manuel à chaîne YALE est utilisé en extérieur, sur chantier, ou dans des zones où la corrosion peut accélérer l’usure. Les éléments sensibles bénéficient de traitements de surface adaptés, et la chaîne de levage est proposée en version zinguée ou en inox selon le niveau d’agressivité du milieu.

Le guidage de chaîne est un point clé sur un palan à chaîne. Ici, le cheminement est pensé pour réduire les risques de coincement et favoriser un déroulement fluide. Les galets de guidage usinés contribuent à une trajectoire régulière de la chaîne de charge, ce qui améliore la précision lors des prises de charge et limite les à-coups. Les roulements positionnés sur le train d’engrenage, les flasques et la noix de chaîne participent à la concentricité de l’ensemble. Résultat : une manœuvre plus douce, une fatigue opérateur réduite et une utilisation plus constante dans le temps.

La sécurité d’accrochage est traitée avec des crochets en acier forgé, équipés de linguets de sécurité et capables de tourner à 360°. Cette rotation facilite l’alignement naturel de l’élingage et réduit les contraintes parasites lorsque la charge se met en ligne. En pratique, lors d’un levage de moteur ou d’un sous-ensemble mécano-soudé, le crochet orientable permet de corriger l’axe sans torsion excessive sur la chaîne. Le palan manuel à chaîne YALE s’intègre ainsi facilement dans une configuration avec chariot porte-palan, poutre, monorail ou point d’ancrage fixe, à condition de respecter la CMU de l’appareil et la compatibilité du support.

Enfin, l’intérêt d’un appareil configurable se mesure au moment du montage. MATERIEL-LEVAGE.COM permet d’ajuster les longueurs de chaînes selon votre besoin réel de hauteur de levage. Cette personnalisation évite les longueurs inutiles qui traînent au sol, réduisent la lisibilité de la zone et augmentent les risques d’emmêlement. En option, un bac à chaîne peut être ajouté pour canaliser la chaîne de charge et garder un poste de travail propre, notamment sur postes répétitifs.

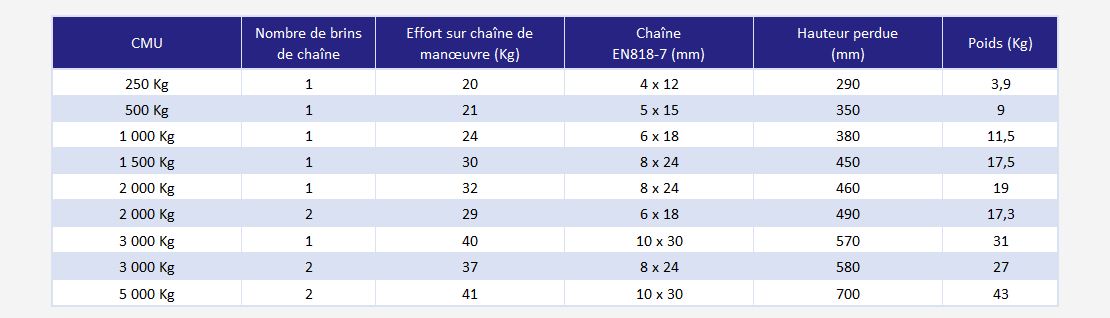

Quelques caractéristiques techniques

• CMU de 250 kg à 5 000 kg
• Chaîne de levage zinguée ou inox
• Crochets acier forgé, rotation 360°
• Linguets de sécurité sur crochets
• Boîtier acier embouti, fermé
• Galets de guidage usinés
• Roulements sur engrenages et flasques
• Éléments zingués, protection anticorrosion
• Longueurs de chaînes ajustables
• Option bac à chaîne
• Conforme EN 818-7 et EN 12100
• Livré avec marquage CE et notice

Origines et garantie

Un appareil de levage se juge sur la cohérence de ses matériaux, la traçabilité de ses composants et la qualité des contrôles avant mise en service. Le palan manuel à chaîne YALE proposé par MATERIEL-LEVAGE.COM est assemblé et soumis à des essais dans nos ateliers, afin de vérifier le fonctionnement, la régularité de manœuvre et l’intégrité des organes de sécurité. Cette étape est essentielle pour livrer un palan prêt à être intégré dans votre système de levage, avec une configuration conforme à votre besoin de hauteur et à votre environnement.

Les matériaux sont sélectionnés pour supporter les contraintes typiques du levage : traction cyclique, frottements, chocs maîtrisés lors de la prise de charge, et exposition potentielle à l’humidité. Les crochets en acier forgé sont adaptés aux efforts concentrés au niveau de l’accrochage. Les éléments zingués ou traités contribuent à limiter l’oxydation, notamment sur les pièces exposées. La chaîne de levage, en version zinguée ou inox, est choisie selon votre usage : la version zinguée est un standard robuste pour atelier et chantier, tandis que l’inox est pertinent en milieu humide, salin ou lorsque la propreté et la résistance à la corrosion sont prioritaires.

La conformité aux normes fait partie des critères de fiabilité attendus. Ce palan est conforme aux exigences mentionnées sur la fiche constructeur, notamment EN 818-7 (chaînes et accessoires de levage) et EN 12100 (principes généraux de conception et appréciation du risque). Ces références donnent un cadre technique reconnu pour la conception et l’utilisation. À la livraison, les documents inclus permettent de sécuriser votre dossier matériel : plaque d’identification, certificats de conformité, et notice d’utilisation. Ces éléments facilitent la mise en service, la formation interne et la gestion documentaire lors des contrôles périodiques.

MATERIEL-LEVAGE.COM assure un accompagnement technique et une assistance client pour vous aider à sélectionner la CMU adaptée, définir la hauteur de levage utile, choisir la chaîne (zinguée ou inox) et valider les options comme le bac à chaîne. Cet appui est particulièrement utile lorsque le palan manuel à chaîne YALE s’insère dans un ensemble plus large : chariot de translation, suspension sur poutre, potence, ou point d’ancrage spécifique. L’objectif est de garantir une configuration cohérente, conforme et exploitable durablement, avec une garantie de durabilité basée sur un usage conforme et une maintenance adaptée.

Palan manuel à chaîne YALE : l’essentiel à connaître

Choisir un palan manuel à chaîne YALE, c’est privilégier un appareil de levage manuel qui mise sur la maîtrise, la robustesse et la configuration sur mesure. Sur le terrain, les gains se voient vite : une hauteur totale réduite pour exploiter au mieux l’espace libre, une chaîne qui chemine sans blocage grâce à un guidage soigné, et des organes internes protégés par un boîtier fermé. Les crochets forgés orientables à 360° simplifient l’accrochage et aident à garder un alignement correct lors de la montée en charge.

Avant de valider votre choix, il faut raisonner en usage réel. Définissez la CMU nécessaire en tenant compte de la masse maximale à lever, des accessoires d’élingage et de la marge opérationnelle liée à votre process. Déterminez ensuite la hauteur de levage utile, c’est-à-dire la course réellement nécessaire entre la position basse de prise et la position haute de dépose. Une chaîne trop longue gêne l’opérateur et augmente les risques d’encombrement, tandis qu’une chaîne trop courte limite votre capacité d’intervention. La possibilité d’ajuster les longueurs et d’ajouter un bac à chaîne est donc un avantage concret.

Il est aussi indispensable de rappeler les restrictions d’utilisation. Un palan manuel est un appareil de levage, il doit être utilisé uniquement pour lever et descendre des charges, sans traction latérale ni usage détourné. La charge doit rester dans l’axe, et l’accrochage doit être réalisé sur des points conçus pour le levage. La chaîne ne doit pas être vrillée, et la manœuvre doit rester progressive. En environnement corrosif, la sélection de la chaîne inox et des finitions adaptées limite les dégradations, mais ne remplace pas les inspections. Pour une intégration fiable, MATERIEL-LEVAGE.COM vous aide à valider la configuration, les interfaces de suspension et les options, afin que le palan manuel à chaîne YALE soit exploité dans des conditions conformes et reproductibles.

Domaines d'utilisation

Maintenance industrielle sur machines-outils : lors du remplacement d’un motoréducteur ou d’un mandrin, le palan manuel à chaîne YALE permet de lever la pièce en douceur et de la repositionner précisément. Les crochets orientables facilitent l’alignement avec l’élingage. La manœuvre progressive limite les à-coups, utile à proximité de bâtis, carters et capteurs sensibles.

Montage de structures métalliques en atelier : pour présenter un sous-ensemble mécano-soudé avant pointage ou boulonnage, le palan manuel à chaîne YALE aide à ajuster la hauteur par petits incréments. La hauteur totale réduite est un atout sous pont roulant ou sous charpente basse. Le boîtier fermé protège les organes internes des poussières de meulage.

Interventions sur chantier en extérieur : pour lever une pompe, une vanne ou un élément de tuyauterie, le palan manuel à chaîne YALE offre une solution autonome, sans alimentation électrique. La chaîne zinguée convient aux usages courants. En zone humide, la chaîne inox est pertinente. L’option bac à chaîne maintient la chaîne propre et évite l’emmêlement au sol.

Poste de levage répétitif en production : sur une ligne d’assemblage, lever et déposer des pièces à cadence régulière exige une manœuvre fluide. Le guidage usiné et les roulements améliorent la régularité. Le palan manuel à chaîne YALE permet de garder le contrôle de la charge à chaque instant, utile lors d’emboîtements ou de positionnements sur gabarits.

Zone de stockage et préparation de commandes lourdes : pour manutentionner des composants sur palettes ou des outillages, le palan manuel à chaîne YALE peut être suspendu à un point fixe ou monté sur un chariot. Les crochets forgés avec linguets sécurisent l’accrochage. La longueur de chaîne ajustée évite des boucles inutiles dans les allées.
