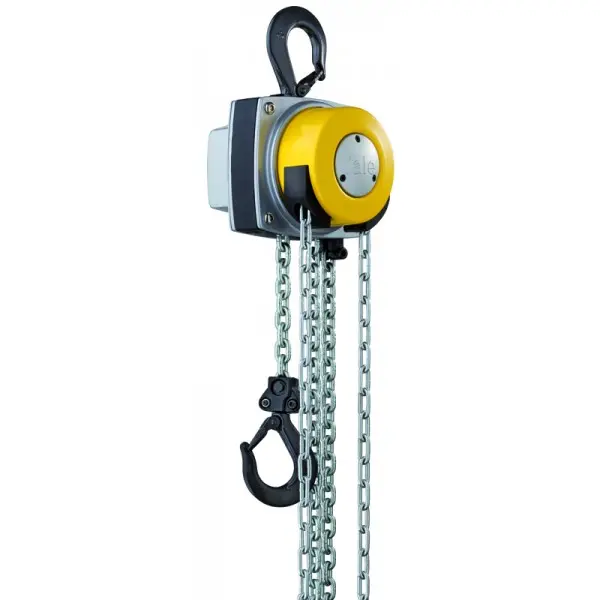

Palan manuel à chaîne YALELIFT 360°

Composez votre système rapidement

Pourquoi choisir notre Palan manuel à chaîne YALELIFT 360° ?

Le palan manuel à chaîne YALELIFT 360 est conçu pour les opérations de levage où l’accès, la posture de travail et la maîtrise de la charge sont déterminants. Sur un chantier de maintenance, dans un atelier ou en zone confinée, l’opérateur n’a pas toujours la possibilité de se placer dans l’axe du palan. C’est précisément l’intérêt du palan manuel à chaîne YALELIFT 360 : son guidage de chaîne de manœuvre rotatif à 360° autorise une commande depuis presque n’importe quelle position, y compris au-dessus de la charge ou en déport. Cette cinématique réduit les déplacements inutiles et limite l’exposition à la zone à risque près de la charge suspendue.

La conception privilégie la robustesse et la protection des organes internes. Le carter en tôle d’acier estampée agit comme un bouclier mécanique contre les chocs, les projections et les contraintes d’un environnement industriel. Le guidage de chaîne et le réducteur sont largement fermés, ce qui diminue l’intrusion de poussières et d’impuretés. Pour un utilisateur, cela se traduit par une régularité de fonctionnement et une meilleure tenue dans le temps, même lorsque les conditions de travail sont difficiles.

Le palan manuel à chaîne YALELIFT 360 accepte également une utilisation latérale, utile lorsque la configuration impose une traction horizontale ou une mise sous tension contrôlée. Cette possibilité doit être appréciée avec discernement et uniquement dans le cadre d’une utilisation maîtrisée, avec un chemin de charge clair et une fixation adaptée. L’objectif reste le même : garder le contrôle de la charge et préserver l’ergonomie de l’opérateur.

Sur le plan mécanique, la précision du mouvement est soutenue par une noix de chaîne en acier trempé, usinée avec plusieurs logements (selon version), favorisant un déroulement régulier de la chaîne de charge. La chaîne de levage galvanisée (acier allié, surface protégée) est adaptée au pignon de charge afin d’assurer un engrènement propre et constant. Les crochets haut et bas, en acier forgé, pivotent à 360° et sont équipés de linguets de sécurité robustes. En cas de surcharge, la logique de conception vise la déformation plutôt que la rupture, ce qui contribue à une approche de sécurité cohérente dans un environnement de levage.

Enfin, le frein de type Weston maintient la charge dans n’importe quelle position. Son principe repose sur une pression de freinage induite par la charge elle-même, proportionnelle à l’effort appliqué. Cela apporte une tenue fiable lors des phases d’arrêt, de positionnement fin et d’abaissement. Pour les équipes qui réalisent des ajustements millimétriques (alignement de pièces, repositionnement d’un sous-ensemble, calage avant boulonnage), ce comportement est un avantage concret.

Proposé par MATERIEL-LEVAGE.COM, le palan manuel à chaîne YALELIFT 360 s’intègre dans une démarche de sélection raisonnée : choix de la capacité, définition de la hauteur de levée et configuration des longueurs de chaînes selon le besoin réel. Référence Produit : AG_607-01.

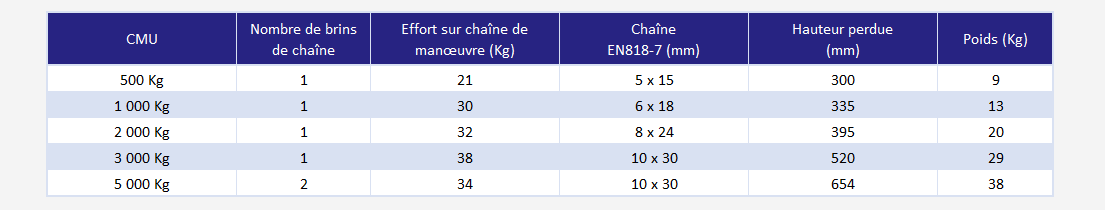

Quelques caractéristiques techniques

• CMU : 0,5 t à 20 t selon version
• Guidage chaîne de manœuvre rotatif 360°
• Chaîne de levage galvanisée, acier allié
• Crochets acier forgé, pivotants 360°
• Linguets de sécurité robustes sur crochets
• Carter acier embouti, protection anti-chocs
• Réducteur et guide-chaîne largement fermés
• Noix de chaîne trempée, logements usinés
• Frein type Weston, maintien toute position
• Hauteur perdue réduite, meilleure hauteur utile
• Normes : EN818/7 et EN12100, marquage CE
• Longueurs de chaînes ajustées selon besoin

Origines et garantie

Le palan manuel à chaîne YALELIFT 360 est un appareil de levage conçu et assemblé en Allemagne, avec une attention particulière portée à la qualité des matériaux et aux traitements de surface. Les composants exposés bénéficient de finitions de protection (zinguage et traitements associés selon pièces) afin d’améliorer la résistance à la corrosion en environnement d’atelier ou en usage extérieur ponctuel. La chaîne de levage galvanisée, réalisée en acier allié, est sélectionnée pour sa compatibilité avec la noix de chaîne et pour répondre aux exigences d’un usage répétitif sous charge.

La conformité aux normes annoncées par la documentation constructeur est un point central pour l’exploitation en sécurité. Cet appareil est conforme aux exigences EN818/7 pour les chaînes de levage et à la norme EN12100 relative à l’appréciation et la réduction des risques. Le marquage CE accompagne la livraison, et l’identification de l’appareil est assurée par une plaque d’identification. Ces éléments facilitent la traçabilité, la gestion de parc et la préparation des contrôles périodiques.

Documents inclus avec la livraison : plaque d’identification, certificats de conformité, notice d’utilisation, et livraison avec aptitude à l’emploi. Ces documents permettent de formaliser la mise en service et d’encadrer les consignes d’utilisation, notamment sur le chemin de charge, les points d’accrochage et la bonne pratique de manœuvre. Pour les environnements soumis à procédures internes (QHSE, maintenance, consignation), cette documentation est un support essentiel.

MATERIEL-LEVAGE.COM assure un support technique et une assistance client pour la sélection et la configuration : choix de la CMU, définition des longueurs de chaînes, vérification de la compatibilité avec le point d’ancrage et aide à l’installation. Cet accompagnement technique vise à sécuriser la décision avant achat et à limiter les erreurs de dimensionnement. La garantie s’inscrit dans une logique de durabilité, sous réserve d’une utilisation conforme, d’un stockage adapté et du respect des opérations de vérification imposées par la réglementation et les pratiques de maintenance.

Palan manuel à chaîne YALELIFT 360° : l’essentiel à connaître

Le palan manuel à chaîne YALELIFT 360 est un outil de levage pensé pour les situations où l’opérateur doit garder une posture sûre tout en conservant une commande précise. Son guidage de chaîne de manœuvre sur 360° change la manière de travailler : vous pouvez manœuvrer en restant à distance, en vous décalant d’un obstacle, ou en opérant depuis un angle plus favorable. Dans un local technique encombré, au-dessus d’une cuve, ou dans un bâti machine, cette liberté de positionnement réduit les contraintes et améliore la lisibilité de la manœuvre.

Sur le plan de la sécurité fonctionnelle, le frein de type Weston sécurise la charge à l’arrêt et accompagne l’abaissement de façon contrôlée. La chaîne de levage galvanisée, associée à une noix de chaîne usinée et trempée, favorise un mouvement régulier, utile pour le positionnement fin. Le carter acier embouti et la fermeture du guide-chaîne/réducteur protègent les organes internes, ce qui est pertinent lorsque l’appareil est utilisé dans des environnements poussiéreux ou soumis à des chocs accidentels.

Les crochets forgés pivotants à 360° et leurs linguets de sécurité participent à une accroche stable. Ils facilitent l’orientation de l’élingue ou de l’accessoire de levage et limitent les torsions indésirables. Pour une utilisation cohérente, il reste indispensable de respecter le principe de charge verticale, d’éviter les à-coups, et de s’assurer que le point d’ancrage et les accessoires en amont disposent d’une CMU compatible. Le palan manuel à chaîne YALELIFT 360 doit être choisi en fonction de la charge maximale réelle, de la hauteur de levage utile et des conditions d’accès.

En résumé, le palan manuel à chaîne YALELIFT 360 combine une commande multi-positions, une architecture compacte à faible hauteur perdue et des composants protégés. Il répond à des besoins concrets : lever, maintenir, ajuster et positionner des charges en réduisant les contraintes d’exploitation. Pour configurer correctement votre palan manuel à chaîne YALELIFT 360 (capacité, longueur de chaîne, contexte d’utilisation), MATERIEL-LEVAGE.COM vous guide afin d’obtenir un ensemble cohérent et exploitable sur le terrain.

Domaines d'utilisation

Maintenance de motoréducteurs en atelier: Dans une zone de maintenance, un motoréducteur doit être déposé puis repositionné sur un bâti. Le palan manuel à chaîne YALELIFT 360 permet à l’opérateur de manœuvrer en restant décalé, sans se placer sous la charge. La rotation 360° de la chaîne de manœuvre aide à travailler malgré les obstacles et les capots ouverts.

Intervention en local technique exigu: Dans un local technique, la hauteur disponible est limitée et les accès sont étroits. La faible hauteur perdue du palan manuel à chaîne YALELIFT 360 optimise la hauteur de levée utile. L’opérateur peut commander depuis un angle, au-dessus d’une tuyauterie ou d’un châssis, tout en gardant un chemin de charge dégagé.

Positionnement précis de pièces mécano-soudées: Lors d’un assemblage, une pièce mécano-soudée doit être alignée avant pointage. Le frein Weston maintient la charge à la position voulue, ce qui facilite les ajustements progressifs. La chaîne de levage galvanisée et la noix de chaîne usinée favorisent un mouvement régulier, utile pour des corrections fines sans à-coups.

Levage ponctuel sur chantier industriel: Sur un chantier, une charge doit être levée pour dégager une zone de travail. Le carter acier protège les organes internes contre les chocs et les conditions difficiles. Le palan manuel à chaîne YALELIFT 360 permet de manœuvrer en restant à distance de la charge, lorsque la configuration impose une commande déportée.

Manutention au-dessus d’une cuve: Au-dessus d’une cuve, l’opérateur doit rester sur une passerelle latérale. La commande 360° du palan manuel à chaîne YALELIFT 360 autorise une manœuvre depuis cette position, sans se déplacer au droit de la charge. Les crochets pivotants à 360° facilitent l’orientation de l’élingage avant levage.
