Palan manuel à levier

Composez votre système rapidement

Pourquoi choisir notre Palan manuel à levier ?

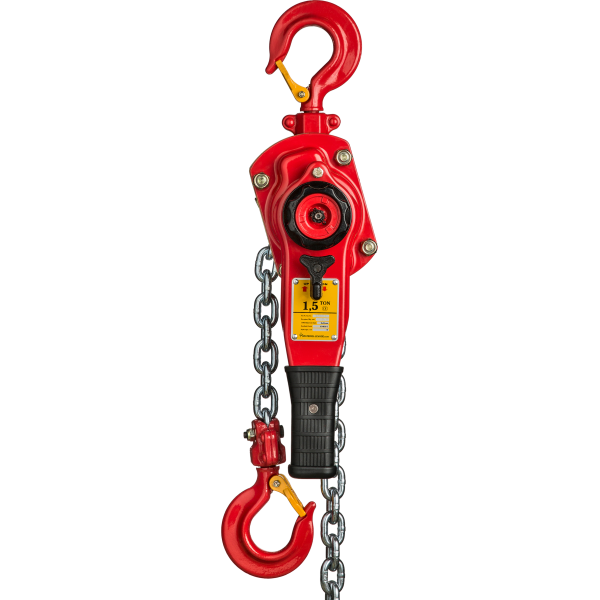

Le Palan manuel à levier proposé par MATERIEL-LEVAGE.COM répond aux besoins de levage manuel et de traction lorsque l’encombrement est limité et que la fiabilité mécanique prime. Sa conception compacte facilite l’intervention dans une charpente métallique, au voisinage d’une machine, dans un atelier de maintenance ou sur un chantier où l’amplitude de manœuvre reste réduite. Le levier ergonomique avec poignée caoutchouc améliore la prise en main et limite la fatigue lors des opérations répétées.

Ce modèle couvre une plage de CMU de 0,8 à 9,0, avec des hauteurs de levage de 1,5 à 3 m selon configuration. Il s’adresse donc aussi bien aux opérations ponctuelles de repositionnement qu’aux manutentions plus exigeantes. La chaîne de levage galvanisée selon EN 818-7 offre une bonne tenue dans les environnements d’atelier et résiste mieux aux agressions superficielles qu’une chaîne non protégée. Les crochets en acier forgé avec linguet de sécurité assurent une accroche fiable, tandis que les indicateurs de déformation intégrés aident au contrôle visuel avant remise en service.

Sur le plan mécanique, ce palan à levier se distingue par un frein autonome à pression avec double cliquet, sans charge minimale nécessaire pour son activation. Ce point est important lors des approches de charge ou des réglages fins. Les arbres, pignons et roues dentées usinés avec précision favorisent un fonctionnement régulier. Le double boîtier haute résistance protège les organes internes contre la poussière et les projections d’eau, tout en préservant l’alignement des paliers après des chocs extérieurs modérés.

Pour les professionnels qui recherchent une configuration plus protectrice, une protection de surcharge par embrayage à friction peut être intégrée en option. MATERIEL-LEVAGE.COM accompagne le choix de la version adaptée à la charge, à la course utile et aux contraintes d’utilisation réelles.

Quelques caractéristiques techniques

Domaines d'utilisation

Maintenance industrielle en espace réduit : ce Palan manuel à levier est particulièrement pertinent pour réaligner un moteur, reprendre la tension d’un ensemble mécano-soudé ou décoller une pièce montée serrée. Son levier compact permet de travailler près d’un bâti, entre deux tuyauteries ou sous une passerelle technique.

Montage de structures métalliques : lors d’un assemblage sur chantier, il facilite l’approche, le réglage et la mise en position d’éléments avant boulonnage. La précision du cliquet et le guidage optimisé de chaîne aident à obtenir une progression régulière sans à-coups inutiles.

Interventions en atelier de fabrication : il peut servir à lever une charge pour dégager une zone de travail, à retourner légèrement un sous-ensemble ou à assurer une traction contrôlée lors d’une opération de montage. Dans ce contexte, la robustesse du boîtier et l’accessibilité du frein et de la boîte de vitesses simplifient l’entretien courant.

Milieux humides ou exposés aux projections : grâce à sa chaîne galvanisée et à ses roulements fermés résistants à la corrosion, ce palan à levier professionnel convient mieux qu’un appareil standard dans des environnements techniques où l’humidité et les salissures accélèrent l’usure.

Origines et garantie

Ce Palan manuel à levier est livré avec les documents attendus pour une intégration sérieuse dans un parc matériel professionnel : plaque d’identification, certificats de conformité et notice d’utilisation. La conformité à la Directive Machines 2006/42/CE est mentionnée dans la documentation constructeur. Ces éléments sont essentiels pour tracer l’équipement, vérifier sa compatibilité avec l’application prévue et organiser son suivi en exploitation.

Les matériaux mis en œuvre sont adaptés à un usage intensif de levage manuel. Les crochets sont réalisés en acier forgé. Le volant et le sélecteur sont en acier moulé durable. La chaîne de levage galvanisée EN 818-7 bénéficie d’un traitement de surface qui améliore sa tenue à la corrosion superficielle. Les roulements à rouleaux cylindriques fermés participent aussi à la durabilité de l’appareil, notamment dans des ambiances de maintenance industrielle où poussières et humidité sont fréquentes.

La fabrication met l’accent sur la précision des arbres, pignons et roues dentées. Cet usinage contribue à la régularité du mouvement et à la longévité des organes de transmission. Les crochets avec indicateurs de déformation ajoutent un point de contrôle concret pour l’utilisateur lors des vérifications visuelles. MATERIEL-LEVAGE.COM assure un accompagnement technique complet, depuis l’aide à la sélection jusqu’à l’assistance à l’installation et à la configuration du matériel selon la course, la CMU et l’environnement de travail.

Quelques points techniques à vérifier avant de choisir

Le choix d’un Palan manuel à levier ne se limite pas à la seule CMU. Il faut d’abord déterminer si l’opération relève d’un levage vertical, d’une traction horizontale ou d’un positionnement mixte. La longueur de chaîne utile doit ensuite être cohérente avec la course réelle, en tenant compte des points d’accrochage, de l’angle de travail et de la place disponible pour manœuvrer le levier. Un appareil trop long peut gêner l’intervention. Un appareil trop court impose des montages inadaptés sur le terrain.

La température d’utilisation admise s’étend de -10°C à +60°C. En dehors de cette plage, il convient d’étudier l’application avec MATERIEL-LEVAGE.COM. De même, ce modèle n’est pas prévu pour une utilisation en zone ATEX. Il est destiné aux marchandises uniquement et ne doit jamais servir à soulever, soutenir ou transporter des personnes. Cette restriction d’usage doit rester absolue, quel que soit le contexte d’intervention.

Pour les opérations exposées à un risque de surcharge accidentelle, l’option par embrayage à friction mérite d’être envisagée. Elle apporte une limitation mécanique utile lorsque le poids réel est mal connu ou que les conditions de terrain évoluent. Le frein autonome à double cliquet, associé à des garnitures frittées très endurantes, garantit pour sa part un maintien efficace de la charge sans nécessité de charge minimale pour l’enclenchement. C’est un avantage concret lors des reprises fines, des mises en ligne et des ajustements progressifs.

Palan manuel à levier : l’essentiel à connaître

Le Palan manuel à levier est un appareil de levage manuel conçu pour combiner compacité, précision de manœuvre et robustesse mécanique. Dans cette version, la plage de CMU de 0,8 à 9,0 permet de couvrir une grande variété d’applications professionnelles. Le faible encombrement du levier facilite le travail dans les zones d’accès difficile. Le guidage optimisé de la chaîne améliore la fluidité d’utilisation, tandis que la qualité des transmissions limite les efforts parasites au cours de la manœuvre.

Son architecture intègre un boîtier renforcé, un frein autonome à double cliquet, des roulements fermés résistants à la corrosion et des crochets forgés avec linguets de sécurité. Le disque de frein avec garnitures frittées vise une durée d’usage élevée en service intensif. L’entretien reste accessible, car le frein et la boîte de vitesses sont facilement atteignables. Pour un responsable maintenance, cela signifie un contrôle simplifié et des interventions plus rapides sur l’équipement.

Ce palan à levier doit être choisi en fonction de la CMU, de la hauteur de levage, de l’environnement et de la fréquence d’utilisation. Il peut être complété par des chariots de levage, des accessoires de levage, des treuils manuels ou des équipements de protection individuelle selon le chantier. Pour les opérations de maintien ou de sécurisation de charges hors levage, MATERIEL-LEVAGE.COM peut également orienter vers des solutions distinctes comme les sangles d’arrimage, adaptées à cet usage spécifique. Si vous devez configurer un Palan manuel à levier pour une application précise, MATERIEL-LEVAGE.COM vous aide à valider la bonne combinaison entre course, CMU et conditions d’exploitation.
