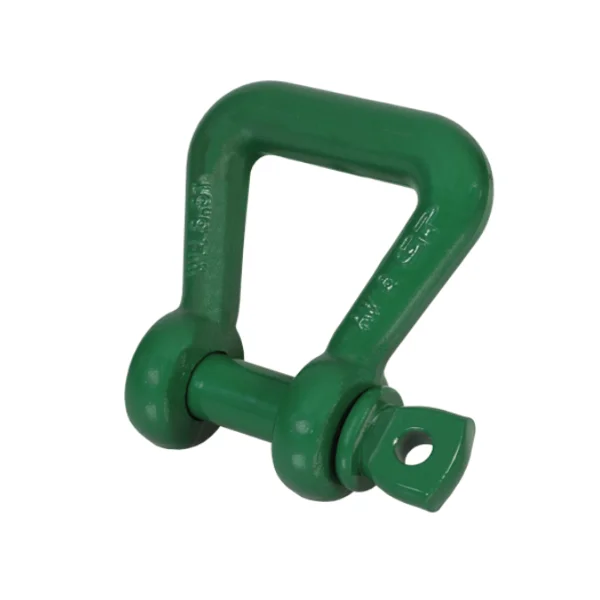

Manille de levage pour élingue textile à axe vissé-GREEN PIN ®

Composez votre système rapidement

Pourquoi choisir notre Manille de levage pour élingue textile à axe vissé-GREEN PIN ® ?

La Manille de levage pour élingue textile à axe vissé-GREEN PIN ® répond à une problématique très concrète en atelier comme sur chantier : raccorder une élingue textile sans créer de point de contact agressif au niveau de la liaison. Sa géométrie a été développée pour travailler avec des sangles synthétiques plates ou des élingues rondes, en limitant les concentrations d’effort qui accélèrent l’usure du textile. Ce point est déterminant lorsqu’un professionnel manipule des charges peintes, usinées ou sensibles, avec un montage d’élingage qui doit rester démontable.

Cette manille de levage est réalisée en acier grade 80, trempé et revenu. Ce traitement thermique améliore la tenue mécanique de l’accessoire dans les usages intensifs. La CMU couvre une plage de 3,25 t à 8,5 t selon la dimension choisie. La fermeture par axe vissé convient aux montages qui demandent des assemblages et démontages réguliers, à condition de respecter les règles de contrôle avant emploi. La finition verte permet une identification rapide dans un parc d’accessoires de levage, notamment lorsque plusieurs familles de manilles coexistent.

Contrairement à une manille standard utilisée sans réflexion sur l’interface textile, cette version GREEN PIN ® vise une meilleure répartition de l’appui. C’est un avantage réel pour préserver l’état d’une élingue textile et fiabiliser les opérations répétitives. Référence Produit : AG_SSC. Si votre montage impose d’autres contraintes, MATERIEL-LEVAGE.COM peut aussi vous orienter vers une manille avec émerillon, une manille droite, un guide de choix, un kit de gougon ou d’autres accessoires de levage selon la direction des efforts et la configuration de l’assemblage.

Domaines d'utilisation

Levage de sous-ensembles mécaniques avec élingue ronde. Lorsqu’un motoréducteur, un bloc hydraulique ou un châssis mécano-soudé doit être repris avec une élingue ronde, cette manille de levage permet une liaison démontable adaptée au textile. Elle limite les contacts défavorables au point d’accrochage.

Manutention de pièces finies ou peintes. Dans les ateliers de fabrication, les équipes privilégient souvent l’élingue textile pour réduire le risque de marquage. La forme de cette manille de levage s’intègre bien dans ce type de montage lorsque la charge doit être levée proprement et reposée sans choc.

Interventions de maintenance industrielle. Pour déposer un organe de machine, remplacer une pompe ou sortir un ensemble mécanique d’une ligne de production, le montage démontable par axe vissé facilite les opérations. Il reste indispensable de conserver un effort aligné et d’écarter toute torsion parasite.

Travaux extérieurs et environnements thermiques variables. La plage d’utilisation annoncée de -40 °C à +200 °C offre une bonne marge pour des opérations en extérieur ou à proximité d’installations chaudes. Cette donnée concerne la manille de levage elle-même. La compatibilité thermique de l’élingue textile et des autres accessoires de levage doit être vérifiée séparément.

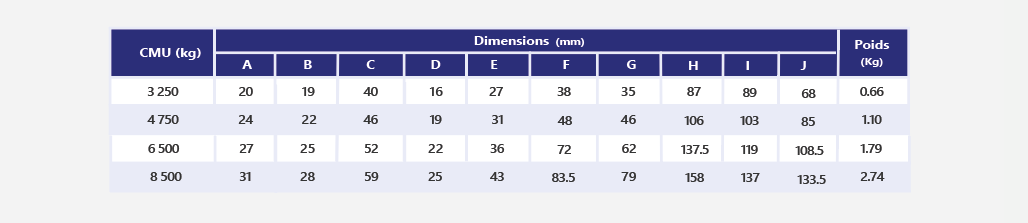

Quelques caractéristiques techniques

Origines et garantie

Cette manille de levage GREEN PIN ® est issue d’une fabrication européenne. Ce point compte pour les professionnels qui recherchent une traçabilité claire, une constance dimensionnelle et une qualité régulière de traitement sur les accessoires de levage. Le corps et l’axe sont fabriqués en acier grade 80. Le traitement par trempe et revenu participe à la durabilité de l’ensemble dans les conditions normales d’utilisation prévues pour le levage.

Les documents transmis avec le produit comprennent la plaque d’identification, les certificats de conformité et la notice d’utilisation. Ces éléments sont essentiels pour intégrer la manille de levage dans un parc suivi, avec des vérifications périodiques et une lecture claire des capacités. MATERIEL-LEVAGE.COM assure un accompagnement technique complet pour aider à valider la dimension, la CMU, la cohérence avec l’élingue textile et le type de fermeture adapté à votre fréquence de montage.

Lorsque le montage comporte plusieurs interfaces, par exemple entre crochet, anneau, émerillon et élingue textile, une aide à la configuration permet d’éviter les incompatibilités dimensionnelles. Ce travail en amont est souvent plus utile qu’un simple choix sur catalogue. Il réduit les erreurs d’assemblage, les appuis défavorables et les montages qui génèrent un désalignement de l’effort. MATERIEL-LEVAGE.COM apporte cette lecture technique pour sécuriser le choix de la manille de levage dans son environnement réel d’utilisation.

Manille de levage pour élingue textile à axe vissé-GREEN PIN ® : l’essentiel à connaître

Une manille de levage destinée au textile ne se choisit pas uniquement sur sa capacité. Il faut d’abord comprendre la nature de la liaison. Une sangle synthétique plate ou une élingue ronde ne réagit pas comme une chaîne ou un câble. Le textile travaille mieux lorsqu’il repose sur une surface cohérente, sans arête, sans rayon trop fermé et sans point de pression excessif. C’est précisément l’intérêt de la Manille de levage pour élingue textile à axe vissé-GREEN PIN ® : proposer une interface métallique pensée pour l’élingage textile.

Le premier critère de sélection reste la CMU. Elle doit être compatible avec la charge réelle levée et avec le mode d’élingage retenu. Une charge reprise en direct, en panier ou avec plusieurs brins ne sollicite pas l’ensemble de la même manière. Il faut aussi tenir compte des angles de travail, de la répartition de charge et du comportement de la pièce levée. Une manille de levage correctement dimensionnée sur le papier peut devenir inadaptée si le montage crée un effort oblique, un appui excentré ou une torsion.

Le deuxième critère concerne la forme de l’assemblage. Avec une élingue textile, il faut vérifier la largeur utile, le passage de l’élingue et la qualité de l’appui. Si le textile est comprimé localement ou s’il travaille sur une zone trop réduite, l’usure peut augmenter rapidement. Cette manille de levage GREEN PIN ® a justement été conçue pour améliorer ce point. Elle s’intègre dans des montages où l’on veut préserver l’élingue tout en gardant une liaison démontable. C’est fréquent en maintenance, en montage industriel ou dans les opérations répétitives de manutention interne.

Le troisième critère est le type de fermeture. L’axe vissé présente un intérêt évident quand l’opérateur doit monter et démonter souvent son assemblage. Il permet une mise en place rapide, sous réserve de contrôler l’état du filetage, le bon vissage et l’absence de jeu anormal. Pour un montage laissé en place durablement ou exposé à des vibrations, il peut être pertinent d’étudier une fermeture boulonnée sur une autre famille de manilles de levage. Le bon choix dépend donc du rythme d’exploitation et non d’une préférence générale.

Sur le terrain, cette manille de levage doit travailler avec un effort aussi aligné que possible. Elle n’est pas destinée à reprendre une traction en torsion ni à compenser un mauvais positionnement de la charge. Si la pièce a tendance à pivoter, si l’élingage est dissymétrique ou si la ligne d’effort varie pendant la manœuvre, il faut revoir la conception du montage. Dans certains cas, l’ajout d’un émerillon ou le passage à une autre configuration d’accessoires de levage améliore nettement le comportement du système.

Le matériau utilisé apporte aussi un vrai intérêt technique. L’acier grade 80, associé à un traitement de trempe et revenu, offre une tenue adaptée aux usages professionnels. La finition verte GREEN PIN ® facilite l’identification visuelle et le repérage du produit dans un atelier ou un magasin de maintenance. Pour les responsables de parc, ce détail simplifie parfois les contrôles, surtout lorsque plusieurs dimensions ou plusieurs types de manilles de levage cohabitent.

La plage thermique de -40 °C à +200 °C est un autre point utile, mais elle doit être lue correctement. Elle concerne la manille de levage elle-même. Elle ne valide pas automatiquement l’ensemble du montage. Une élingue textile, un crochet ou un autre accessoire de levage peut avoir des limites différentes. En environnement chaud, en extérieur hivernal ou en présence d’atmosphères spécifiques, il faut raisonner sur le système complet. Cette vérification est souvent négligée alors qu’elle conditionne la cohérence réelle de l’élingage.

Avant chaque utilisation, un contrôle visuel s’impose. Il faut vérifier l’absence de déformation, de marquage profond, d’usure prononcée sur les portées, de corrosion importante, de filetage détérioré ou de défaut de fermeture de l’axe. Le marquage doit rester lisible. Si un doute existe, la manille de levage doit être écartée du service jusqu’à vérification. Cette discipline de contrôle est indispensable dans les opérations répétitives, où l’habitude peut masquer une dégradation progressive.

Dans une logique d’assemblage, cette manille de levage peut être associée à une élingue textile, à un anneau, à un crochet ou à d’autres accessoires de levage. Selon la configuration, MATERIEL-LEVAGE.COM peut recommander une autre géométrie, par exemple une manille lyre si plusieurs éléments doivent prendre place dans la même liaison, ou une manille droite si l’effort est parfaitement axial avec un encombrement réduit. Un tendeur chape/chape ou une boîte à coin répondent à des fonctions différentes, mais ils peuvent faire partie d’un ensemble plus large lorsque l’architecture du montage l’exige.

En pratique, la Manille de levage pour élingue textile à axe vissé-GREEN PIN ® s’adresse aux utilisateurs qui veulent une liaison cohérente avec le comportement d’une élingue textile. Elle apporte une réponse précise à une contrainte d’interface, là où une manille standard n’offre pas toujours le bon appui. Pour un acheteur professionnel, c’est ce niveau de spécialisation qui fait la différence. MATERIEL-LEVAGE.COM vous accompagne dans l’analyse du besoin, le choix de la bonne capacité et la validation de l’assemblage complet afin d’obtenir un montage de levage lisible, compatible et durable.
