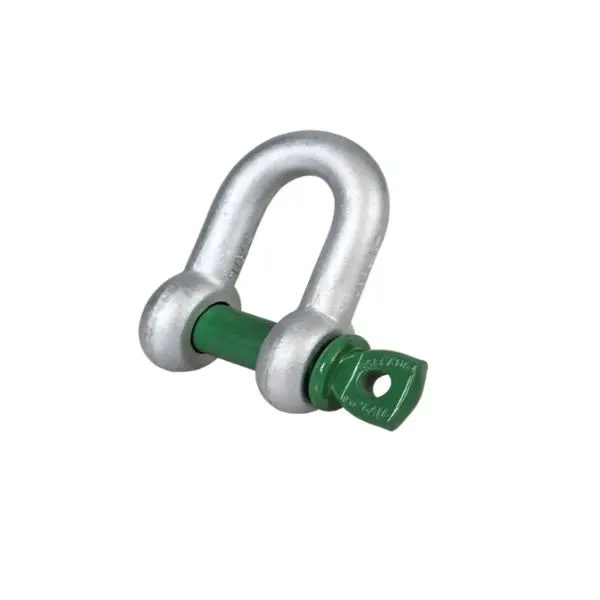

Manille droite HR à visser - Green Pin®

Composez votre système rapidement

Pourquoi choisir notre Manille droite HR à visser - Green Pin® ?

La Manille droite HR à visser - Green Pin® est conçue pour les opérations de levage qui exigent une liaison démontable, compacte et mécaniquement cohérente. Sa géométrie droite répond à un besoin précis : travailler avec un effort bien aligné, sans sollicitation latérale ni torsion parasite. Dans ce type de configuration, une manille droite permet un assemblage plus resserré qu’une manille lyre et limite l’encombrement entre le point d’accrochage et l’accessoire raccordé.

Cette manille de levage est fabriquée en acier allié grade 60. Le corps et l’axe reçoivent un traitement thermique trempé et revenu, indispensable pour obtenir une résistance mécanique stable dans le temps. La finition galvanisée à chaud améliore la tenue à la corrosion. Ce point compte sur chantier, en maintenance industrielle, en environnement humide ou en stockage extérieur. La plage de CMU s’étend de 0,33 à 55 t, ce qui permet de couvrir aussi bien des montages légers d’atelier que des assemblages de manutention lourde.

Le système à visser est apprécié lorsque le montage doit être démonté régulièrement. Il facilite l’intégration d’une élingue textile, d’un émerillon, d’un point d’ancrage ou d’autres accessoires de levage. En revanche, ce mode de fermeture doit être retenu lorsque l’opérateur peut contrôler l’axe avant utilisation et pendant la vie du montage. Pour des installations soumises à vibrations, à immobilisation longue ou à faible fréquence d’inspection, une fermeture boulonnée peut être plus adaptée.

La Manille droite HR à visser - Green Pin® est conforme à la norme EN 13889. Pour un professionnel, cette conformité structure le choix. Elle facilite la validation du matériel dans un plan de levage, la traçabilité des accessoires et l’intégration dans les procédures de contrôle interne. Référence Produit : AG_XXX-XX.

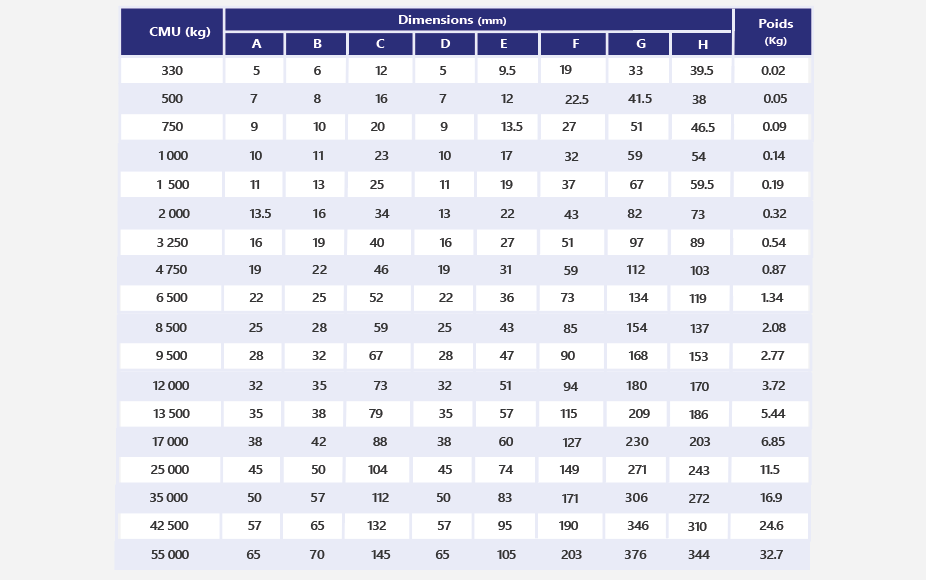

Quelques caractéristiques techniques

Domaines d'utilisation

Assemblage d’élingue textile sur point d’ancrage : dans un atelier de maintenance ou une zone de préparation, la Manille droite HR à visser - Green Pin® permet de raccorder une boucle d’élingue textile à un point fixe lorsque la ligne d’effort reste bien dans l’axe. Le montage reste simple à démonter pour les changements fréquents d’accessoires.

Reprise de charge en chaudronnerie : lors du levage de sous-ensembles métalliques, cette manille de levage peut être placée entre une terminaison et un accessoire intermédiaire, par exemple un émerillon. L’intérêt est de conserver une liaison fiable, peu encombrante et facile à inspecter avant chaque prise.

Montage temporaire de chantier : pour relier rapidement une boîte à coin, un accessoire terminal ou un point de levage provisoire, le système vissé apporte de la souplesse. Il faut toutefois vérifier le bon vissage de l’axe et l’absence de désalignement avant mise en charge.

Interventions extérieures exposées à l’humidité : sur des sites portuaires, en travaux publics ou en maintenance d’équipements extérieurs, la galvanisation à chaud ralentit la corrosion de surface. Cela ne dispense pas d’un contrôle périodique, mais améliore la durabilité du produit dans un environnement agressif.

Origines et garantie

La Manille droite HR à visser - Green Pin® proposée par MATERIEL-LEVAGE.COM est issue d’une fabrication européenne. Cette origine est importante pour les professionnels qui recherchent une production régulière, une traçabilité claire et une documentation exploitable dans un parc de levage. Le matériau utilisé est un acier allié grade 60. Ce choix métallurgique, associé au traitement trempé et revenu, vise à garantir un comportement mécanique constant sous charge dans les limites prévues par le fabricant.

La galvanisation à chaud constitue un traitement technique utile pour les usages exposés. Elle protège durablement la surface contre l’oxydation et réduit les dégradations prématurées liées à l’humidité ou aux atmosphères industrielles. La manille est conçue selon la norme EN 13889 et s’inscrit dans les exigences attendues pour les accessoires de levage professionnels. Les produits sont fournis avec les documents nécessaires à une exploitation sérieuse : plaque d’identification, certificats de conformité et notice d’utilisation.

MATERIEL-LEVAGE.COM assure un accompagnement technique complet pour aider à sélectionner la bonne manille de levage, vérifier la cohérence du diamètre d’axe, du passage utile et de la CMU, puis valider l’intégration dans votre montage. Une assistance client réactive est également assurée pour orienter le choix entre version droite ou lyre, fermeture vissée ou boulonnée, et compatibilité avec une élingue textile, un émerillon, un tendeur chape/chape ou d’autres accessoires de levage. Cet accompagnement est particulièrement utile lorsque la forme de la charge ou l’environnement de travail imposent des contraintes spécifiques.

Manille droite HR à visser - Green Pin® : l’essentiel à connaître

La Manille droite HR à visser - Green Pin® est avant tout une pièce d’assemblage de levage destinée aux montages où la charge travaille dans l’axe. Ce point doit rester central dans le choix. Une manille droite n’est pas pensée pour compenser un mauvais alignement. Si l’effort se décale, si plusieurs éléments doivent être repris ensemble ou si le montage génère une contrainte latérale, il faut réexaminer la configuration et envisager une manille lyre. La forme de la manille n’est donc pas un détail de catalogue. Elle conditionne directement le comportement du montage.

Le second point à examiner est le type de fermeture. L’axe vissé est pertinent pour un montage démontable, manipulé régulièrement et contrôlé souvent. C’est le cas sur des opérations de manutention répétées, des préparations d’élingage ou des interventions de maintenance. En revanche, si la manille reste installée longtemps, si le point est difficile d’accès ou si l’ensemble subit des vibrations, il faut évaluer l’intérêt d’une fermeture boulonnée. Cette approche évite les erreurs courantes de sélection, souvent liées à une recherche de simplicité immédiate au détriment des conditions réelles d’exploitation.

Sur le plan technique, cette manille de levage associe plusieurs éléments importants : acier allié grade 60, traitement thermique trempé et revenu, galvanisation à chaud, conformité EN 13889 et plage de température de service de -40 °C à +200 °C. Cette amplitude permet une utilisation dans de nombreux contextes industriels, à condition de rester dans les limites prévues et de tenir compte de l’environnement réel au voisinage de la charge. La fabrication européenne renforce la cohérence de l’ensemble pour les utilisateurs qui exigent une fourniture documentée et stable.

En exploitation, la charge doit toujours prendre appui dans le fond de la manille. Elle ne doit jamais porter uniquement sur l’axe. Il faut également éviter les montages avec jeu excessif, les appuis sur les lèvres, les adaptations improvisées et les efforts de torsion. Avant chaque utilisation, un contrôle visuel s’impose : état général du corps, absence de déformation, lisibilité du marquage, bon état du filetage, corrosion anormale, usure localisée ou trace de surcharge. Une manille présentant un défaut, même léger en apparence, doit être écartée du service tant que sa conformité n’est pas confirmée.

La Manille droite HR à visser - Green Pin® peut s’intégrer dans des ensembles plus complets. Selon la configuration, MATERIEL-LEVAGE.COM peut vous orienter vers un émerillon pour limiter la rotation parasite, un tendeur chape/chape pour ajuster une ligne d’effort, une boîte à coin pour certaines terminaisons de câble, ou une élingue textile adaptée à la nature de la charge. Si plusieurs sections de chaîne sont envisagées dans un montage global, il faut vérifier la compatibilité dimensionnelle de chaque liaison et le bon positionnement des accessoires. Le choix de la bonne manille de levage repose donc autant sur la CMU que sur la géométrie réelle du montage.

Pour un acheteur professionnel, ce produit répond bien aux besoins d’un assemblage démontable, robuste et techniquement lisible. Il ne s’agit pas seulement de raccorder deux éléments. Il s’agit de conserver une ligne d’effort propre, une inspection simple et une documentation exploitable. C’est précisément dans cette logique que MATERIEL-LEVAGE.COM accompagne ses clients : aide au choix rapide, validation du montage et appui technique pour éviter les incompatibilités qui apparaissent trop souvent sur le terrain.
