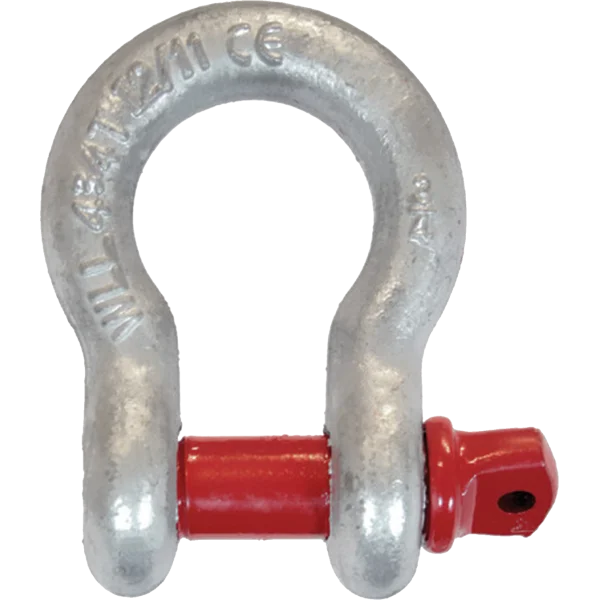

Manille de levage lyre HR vissée

Composez votre système rapidement

Pourquoi choisir notre Manille de levage lyre HR vissée ?

La Manille de levage lyre HR vissée répond à un besoin très précis en élingage : créer un point de liaison démontable, fiable et rapide à mettre en œuvre, tout en conservant une géométrie adaptée aux assemblages soumis à des efforts bien alignés. Sa forme lyre apporte un volume intérieur plus généreux qu’une manille de levage droite. Ce détail compte sur le terrain. Il facilite la connexion avec plusieurs composants de levage, limite les contraintes parasites sur les terminaisons et améliore l’assemblage avec une élingue chaîne, une élingue textile ou certains accessoires de levage.

Cette manille de levage est forgée en acier HR grade 6. Ce choix de matériau vise une bonne tenue mécanique pour les usages professionnels courants. L’axe vissé, avec finition époxy RAL 300, permet un montage démontable rapide lorsque l’opérateur doit intervenir régulièrement sur ses configurations de levage. C’est un point apprécié en maintenance industrielle, en atelier de fabrication ou sur chantier, lorsque les montages sont évolutifs.

La conformité à la norme EN 13889 et à la Directive Machines 2006/42/CE constitue un repère essentiel pour un acheteur professionnel. Le marquage CE complète cette exigence documentaire. La conception est donnée pour 6 x la CMU. Cette information doit toujours être lue dans le cadre d’une utilisation conforme à la notice, avec effort correctement repris dans l’axe de travail et sans sollicitation inadaptée.

Référence produit : AG_XXX-XX. Chez MATERIEL-LEVAGE.COM, cette manille de levage lyre HR vissée est proposée avec un accompagnement technique concret afin de valider la bonne configuration selon la charge, le type d’élingage et la fréquence de démontage.

Domaines d'utilisation

Assemblage d’élingues multibrins en atelier. La forme lyre est souvent retenue lorsqu’il faut connecter proprement plusieurs éléments au même point de liaison. Elle laisse davantage d’aisance qu’un corps droit et simplifie le positionnement des accessoires.

Interventions de maintenance avec montage temporaire. Dans un environnement où les démontages sont fréquents, l’axe vissé permet de déposer puis de remonter rapidement la manille de levage sans recourir à un système boulonné plus contraignant.

Levage de sous-ensembles mécaniques. Sur des bâtis, moteurs, pompes ou ensembles chaudronnés, cette manille de levage facilite la liaison entre le point de prise et l’organe d’élingage, à condition que l’effort reste correctement orienté.

Chantiers de montage métallique. Lorsqu’une équipe doit adapter son assemblage au fil de l’avancement, la manille lyre à axe vissé apporte une solution démontable, robuste et simple à contrôler visuellement avant la manœuvre.

Connexion avec accessoires complémentaires. Elle peut être intégrée à un montage comprenant un manille de levage droite HR boulonnée, un manille de levage droite HR vissée, un émerillon, un tendeur chape/chape, une boîte à coin ou d’autres accessoires de levage, sous réserve de compatibilité dimensionnelle et de cohérence de CMU sur l’ensemble de la ligne de levage.

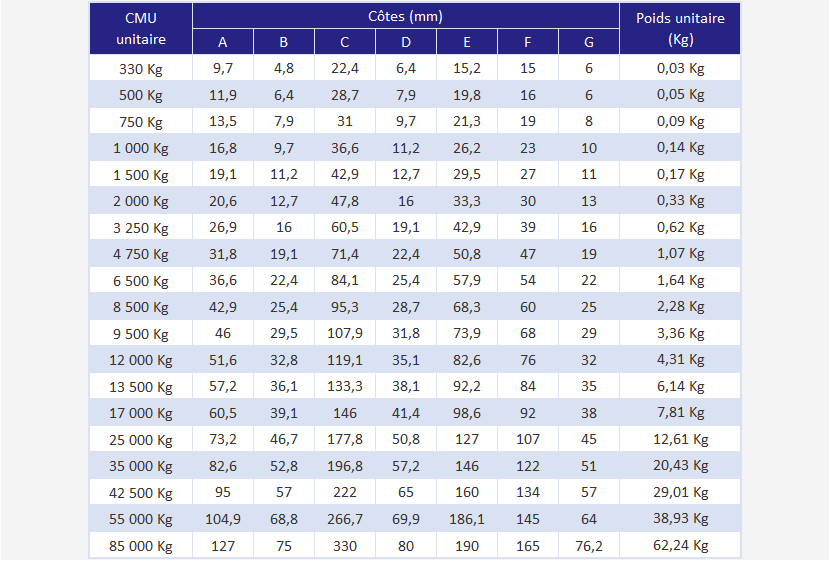

Quelques caractéristiques techniques

Origines et garantie

Cette Manille de levage lyre HR vissée est issue d’une fabrication italienne. L’origine européenne de production constitue un point important pour les professionnels qui recherchent une traçabilité claire et une documentation cohérente avec les exigences du levage. Le corps est réalisé en acier HR grade 6 forgé. Le forgeage améliore la cohésion de la matière et participe à la tenue mécanique de la pièce dans les conditions prévues par le constructeur.

La protection de l’axe par finition époxy RAL 300 n’a pas uniquement un intérêt visuel. Elle participe aussi à la durabilité de la pièce en limitant l’exposition directe de l’axe aux agressions superficielles rencontrées en atelier ou sur chantier. Cela ne dispense jamais d’un contrôle régulier de l’état de surface, du filetage et de l’absence de déformation.

MATERIEL-LEVAGE.COM fournit les documents attendus pour une exploitation sérieuse du matériel : plaque d’identification, certificats de conformité et notice d’utilisation. Ces éléments sont indispensables pour le suivi interne, la vérification à réception et l’intégration du produit dans un parc d’accessoires de levage correctement documenté.

Au-delà de la fourniture, MATERIEL-LEVAGE.COM assure un accompagnement technique et une assistance client pour aider à la sélection, à la configuration de l’assemblage et à la compréhension des limites d’emploi. Cet appui est particulièrement utile lorsqu’il faut arbitrer entre une manille droite HR boulonnée - Green Pin®, un axe vissé ou boulonné, ou encore valider la compatibilité avec d’autres accessoires de levage déjà en service.

Manille de levage lyre HR vissée : l’essentiel à connaître

Avant de choisir une manille de levage lyre HR vissée, il faut raisonner en usage réel. La première question n’est pas la forme seule, mais la manière dont l’effort sera repris. Une manille lyre est intéressante lorsqu’il faut plus de volume intérieur pour connecter plusieurs éléments. En revanche, elle doit travailler dans des conditions conformes à sa destination, avec une charge correctement positionnée et sans torsion parasite. Une mauvaise orientation de l’effort peut dégrader la répartition des charges entre le corps et l’axe.

L’axe vissé convient bien aux montages démontables. Il est pertinent lorsque l’opérateur doit intervenir souvent sur son assemblage. En contrepartie, il impose une vigilance simple mais indispensable : contrôler le bon vissage avant mise en charge, vérifier l’état du filetage, et proscrire tout usage lorsque l’axe présente un endommagement, un point dur anormal ou une usure visible. Pour des montages laissés en place durablement, un système boulonné peut parfois être étudié selon le contexte de travail. MATERIEL-LEVAGE.COM peut vous aider à faire ce choix.

Cette manille de levage est exclusivement destinée au levage. Elle ne doit pas être détournée pour d’autres usages. La CMU doit être respectée sur l’ensemble du montage, et pas seulement sur la manille. En pratique, la capacité de la ligne complète est toujours limitée par l’élément le plus faible : crochet, élingue textile, chaîne, émerillon ou point d’ancrage. C’est une erreur fréquente sur le terrain de ne vérifier que l’accessoire principal.

Autre point décisif : la compatibilité dimensionnelle. Une manille de levage correctement choisie doit permettre une mise en place sans forcer, sans appui anormal sur les bords, et sans concentration locale d’effort. Le diamètre de l’axe, l’ouverture de la lyre et le volume disponible doivent être cohérents avec les accessoires associés. Une chape trop serrée, une cosse mal reprise ou une sangle comprimée dans une zone inadaptée peuvent réduire la qualité du montage.

Pour un professionnel, la valeur d’une bonne manille ne se limite pas à sa conformité normative. Elle tient aussi à la lisibilité du marquage, à la qualité de fabrication, à la répétabilité des montages et à la facilité d’inspection avant chaque levage. C’est précisément l’intérêt de cette Manille de levage lyre HR vissée proposée par MATERIEL-LEVAGE.COM : un accessoire de levage pensé pour les opérations concrètes, avec une base documentaire claire et une aide à la configuration quand le montage devient plus technique.
