Maillon de jonction inox

Composez votre système rapidement

Pourquoi choisir notre Maillon de jonction inox ?

Le Maillon de jonction inox proposé par MATERIEL-LEVAGE.COM est destiné à la constitution d’élingues chaînes multi-brins en environnement professionnel. Il intervient au point haut de l’assemblage pour relier proprement plusieurs brins et créer une liaison fiable avec l’organe de préhension. Sur ce type de montage, la qualité du maillon de jonction conditionne la bonne tenue de l’ensemble, la géométrie de l’élingue et la répartition correcte des efforts pendant le levage.

Ce modèle est conçu pour l’assemblage d’élingues 3 ou 4 brins. Il est proposé avec ou sans méplat selon la configuration recherchée. Le choix de cette exécution n’est pas anodin. Il dépend du type de montage, de l’encombrement nécessaire au point de tête et du comportement attendu de l’élingue sous charge. Un professionnel du levage cherchera ici une pièce capable de maintenir un positionnement cohérent des composants tout en restant compatible avec les autres accessoires de levage utilisés sur chantier, en atelier ou en maintenance industrielle.

La fabrication en acier allié classe 80, avec traitement trempé et revenu, apporte une résistance mécanique adaptée aux sollicitations répétées des opérations de manutention. La charge à la rupture minimale atteint 4 fois la CMU, conformément aux exigences du produit. La conformité à la norme EN 1677-4 et à la directive Machines 2006/42/CE confirme que ce maillon de jonction inox répond à un cadre technique reconnu pour les accessoires de levage. Sa finition peinture rouge facilite en outre l’identification visuelle sur parc matériel.

Pour un acheteur métier, l’intérêt est clair : disposer d’un composant de tête fiable, normé, lisible et adapté à une configuration d’élingue professionnelle. MATERIEL-LEVAGE.COM accompagne ce choix avec une aide à la configuration afin d’éviter les incompatibilités entre mailles de tête, chaînes de levage, crochets de levage et appareils de levage.

Domaines d'utilisation

Levage de sous-ensembles mécaniques en atelier. Lorsqu’une charge présente plusieurs points de prise, le Maillon de jonction inox permet de regrouper 3 ou 4 brins de chaîne dans une tête d’élingue cohérente. Ce montage est fréquent pour la manutention de bâtis, moteurs, pompes ou ensembles chaudronnés.

Interventions en maintenance industrielle. En usine, les opérations de dépose d’équipements imposent souvent un levage précis avec répartition maîtrisée des charges. Le maillon de jonction prend ici tout son sens pour constituer une élingue chaîne multi-brins raccordée à un crochet de levage ou à un palan.

Applications en BTP et préfabrication. Sur chantier, les accessoires de levage sont soumis à des manipulations répétées. Une maille de tête robuste et bien dimensionnée simplifie l’accrochage de pièces béton, d’éléments métalliques ou de modules techniques, à condition de respecter la CMU de l’ensemble et les angles d’élingage.

Milieux humides ou agressifs selon configuration. Le nom commercial met en avant un maillon de jonction inox, mais la documentation technique fournie décrit ici un composant en acier allié classe 80 avec finition peinture rouge. Ce point doit être pris en compte au moment du choix. En présence d’un environnement corrosif, il est indispensable de valider la compatibilité réelle du matériau avec l’usage prévu.

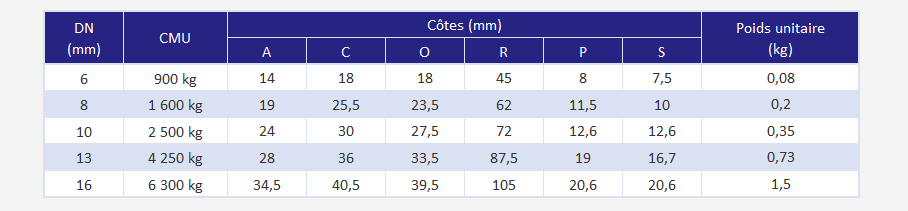

Quelques caractéristiques techniques

Maillon de jonction inox : l’essentiel à connaître

Le Maillon de jonction inox n’est pas un simple élément de liaison. Dans une élingue chaîne, il constitue une pièce structurante du point haut. Son rôle est de réunir plusieurs brins sans perturber la circulation des efforts entre la charge et le crochet de levage. Cette fonction impose un choix rigoureux de la géométrie, de la matière et de la compatibilité dimensionnelle avec les autres accessoires de levage. Une mauvaise sélection peut créer des contraintes parasites, un mauvais positionnement des chaînes ou une usure prématurée des composants associés.

La version avec méplat est généralement retenue lorsque l’on recherche un appui ou une orientation plus maîtrisée dans le montage. La version sans méplat répond à d’autres besoins d’assemblage et d’encombrement. Dans les deux cas, l’analyse ne doit pas se limiter à la seule CMU. Il faut aussi considérer le nombre de brins, l’angle de travail de l’élingue, le type de crochet en tête, le diamètre de chaîne utilisé et la nature exacte de la charge. Sur une élingue 3 ou 4 brins, la répartition des charges n’est jamais théorique sur le terrain. Elle dépend du centrage de la charge, de la longueur réelle des brins et de la qualité du montage.

La matière annoncée dans la documentation est un acier allié classe 80, trempé et revenu. Ce traitement thermique améliore le comportement mécanique de la pièce face aux efforts de traction et aux contraintes répétées. La finition peinture rouge favorise le repérage visuel lors des contrôles avant utilisation. Ce point est utile dans les parcs matériels où plusieurs familles d’accessoires coexistent. En revanche, il faut distinguer clairement l’appellation commerciale du produit et sa composition technique réelle. Si votre besoin porte sur une tenue spécifique à un environnement corrosif, il convient de faire valider la configuration avec MATERIEL-LEVAGE.COM.

Comme tout accessoire de levage, ce maillon doit être utilisé dans le respect strict de sa CMU, de la notice d’utilisation et des règles d’inspection en vigueur dans l’entreprise utilisatrice. Il ne doit pas être modifié, ressoudé, meulé ni employé pour des usages d’arrimage. La CMU concerne exclusivement le levage.

Origines et garantie

Le maillon est fabriqué à partir d’un acier allié classe 80 sélectionné pour les applications de levage. La documentation mentionne un traitement trempé et revenu, indispensable pour obtenir les caractéristiques mécaniques attendues sur ce type de composant. Cette base matière, associée à une fabrication conforme à EN 1677-4, permet d’intégrer le produit dans des montages d’élingues professionnelles destinées à la manutention de charges. La finition peinture rouge joue un rôle de protection de surface et de repérage visuel, sans se substituer aux contrôles périodiques exigés en service.

Chaque maillon de jonction inox doit être exploité avec ses documents d’identification et de traçabilité. Les éléments fournis comprennent la plaque d’identification, les certificats de conformité et la notice d’utilisation. Ces documents sont essentiels pour vérifier la correspondance entre la pièce livrée, sa CMU, sa norme de référence et les conditions d’emploi prévues. Ils facilitent aussi l’intégration du matériel dans un registre de contrôle interne.

MATERIEL-LEVAGE.COM ne se limite pas à la fourniture du produit. L’équipe apporte un accompagnement technique pour aider à sélectionner la bonne exécution, avec ou sans méplat, et à vérifier la cohérence du montage avec les chaînes de levage, les crochets de levage, les mailles de tête, les palans ou d’autres accessoires du système. Cette assistance est particulièrement utile lorsque l’élingue doit travailler sur plusieurs points de prise ou dans un environnement contraint. L’objectif est de sécuriser la configuration avant mise en service, pas seulement de livrer une pièce.
