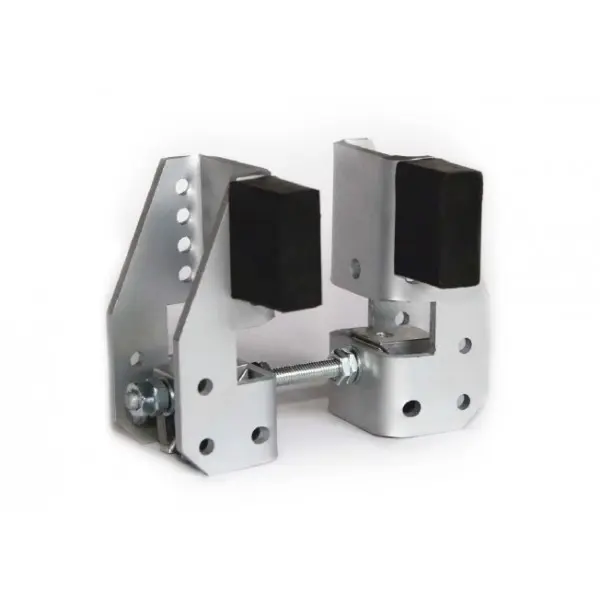

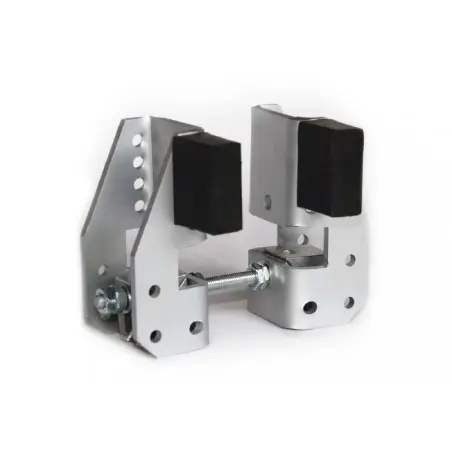

Paire de butées réglables (82mm)

AG_KBP-82
  • CMU 125 Kg à 10 000 Kg
  • Largeur de fer : 82 à 300 mm
  • Épaisseur de bride : 7 à 25 mm
  • Ø galets : 60 à 160 mm
  • Compatible avec chariots manuels et électriques
  • Vendu par paire
  • Montage facile et rapide
  • Matériel avec marquage CE et notice d'utilisation
  • Télécharger le(s) document(s)
Butée de chariot réglable (82mm) | MATERIEL-LEVAGE.COM
  • Butée de chariot réglable (82mm) | MATERIEL-LEVAGE.COM
  • Butée de chariot réglable (82mm) | MATERIEL-LEVAGE.COM
159,00 €
HT
Quantité

  • CMU 125 Kg à 10 000 Kg
  • Largeur de fer : 82 à 300 mm
  • Épaisseur de bride : 7 à 25 mm
  • Ø galets : 60 à 160 mm
  • Compatible avec chariots manuels et électriques
  • Vendu par paire
  • Montage facile et rapide
  • Matériel avec marquage CE et notice d'utilisation
COMPARATIF
Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

Composez votre système rapidement

CMU (Kg) Poids max du palan
(Kg)
Vitesse max. chariot
(m/min)
125 - 2 000 180 28
2 500 225 25
3 200 225 22
4 000 325 20
5 000 600 16
6 300 600 14
8 000 1 500 12
10 000 1 500 10

Pourquoi choisir notre Paire de butées réglables (82mm) ?

Sur une voie de roulement, la fin de course doit être traitée comme un organe de protection à part entière. Une extrémité de rail non équipée ou mal équipée expose le chariot, le palan et la structure à des chocs répétés. La Paire de butées réglables 82 mm permet de créer une limite mécanique nette sur l’aile du profil afin de maîtriser la course du chariot et de protéger les équipements de levage dans les zones sensibles.

Cette Paire de butées réglables 82 mm est conçue pour des installations utilisant des chariots manuels ou électriques. Elle couvre une plage de CMU 0,125 à 10. Cette amplitude permet d’équiper aussi bien un poste léger de maintenance qu’une ligne de manutention plus chargée. La largeur de fer admissible, de 82 à 300 mm, facilite l’intégration sur de nombreux profils courants en atelier, sur monorail, sous poutre ou sur structures de transfert internes.

Le principal intérêt de la version réglable est sa capacité d’adaptation sur site. En exploitation réelle, les cotes théoriques du rail ne suffisent pas toujours. Entre une poutre repeinte, un profil ancien ou une installation modifiée, il faut souvent ajuster la position d’arrêt avec précision. Ces butées de levage se montent rapidement et permettent de définir une fin de course cohérente sans reprise lourde de la structure.

Le produit est vendu par paire. Ce point est important, car une voie utile doit généralement être protégée à ses deux extrémités. La référence AG_KBP-82 répond ainsi à un besoin concret de sécurisation de translation, avec un montage simple, une lecture technique claire et une compatibilité large pour les professionnels recherchant une butée mécanique fiable sur rail.

Quelques caractéristiques techniques

Sécurité renforcée Compatibilité large Pose express Vendu par paire Conformité garantie Tous chariots

Domaines d'utilisation

Atelier de maintenance mécanique Dans un atelier où un chariot porte-palan déplace des moteurs, pompes ou réducteurs, la Paire de butées réglables 82 mm permet de matérialiser une limite d’approche avant l’extrémité du rail. L’arrêt du chariot reste maîtrisé, ce qui réduit les impacts sur les galets et protège la poutre support.

Poste d’assemblage avec palan électrique Sur une ligne de montage, les translations sont fréquentes et souvent répétitives. Des butées réglables bien positionnées évitent les heurts en fin de course lorsque l’opérateur ramène le palan vers une zone de prise ou de dépose. Cela améliore la protection des structures et limite l’usure des organes roulants.

Zone proche d’un mur, d’une machine ou d’un coffret Lorsque la voie de roulement se termine à proximité d’un obstacle fixe, la précision d’arrêt devient prioritaire. Ces butées mécaniques permettent de conserver une distance de sécurité constante entre le chariot et son environnement immédiat.

Installation évolutive sur plusieurs postes Dans certains sites, les rails de levage sont reconfigurés selon les besoins de production. Le caractère réglable facilite le repositionnement des butées de levage lors d’un changement de chariot, d’un remplacement de palan manuel ou d’une modification de la longueur utile de translation.

Quelques points techniques à contrôler avant installation

Le choix d’une Paire de butées réglables 82 mm ne doit pas se limiter à la seule capacité de l’appareil de levage. Le premier contrôle porte sur la largeur de fer du profil. La plage de 82 à 300 mm couvre de nombreux rails, mais la mesure doit être prise directement sur l’installation. Sur une installation ancienne, un écart entre le profil théorique et la cote disponible est fréquent.

Le second point concerne l’épaisseur de bride. Cette paire de butées réglables est prévue pour une bride de 7 à 25 mm. Si la bride est hors plage, le serrage devient inadapté et la tenue de la butée peut être compromise. Il faut également vérifier le diamètre des galets du chariot. Le produit est conçu pour des galets de 60 à 160 mm. Cette donnée conditionne le point de contact avec la butée et influence la qualité de l’arrêt.

La vitesse de translation doit aussi être prise en compte. Un chariot manuel déplacé à faible allure ne sollicite pas la butée de la même manière qu’un chariot électrique utilisé en cadence. La butée ne remplace pas l’analyse globale de la ligne de levage. Elle doit rester cohérente avec le rail, le chariot, le palan et les conditions d’exploitation. En présence de charges récurrentes, de zones de travail étroites ou de courses courtes, la précision de réglage devient particulièrement utile.

Dans la pratique, une butée bien choisie améliore la longévité des équipements de manutention. Elle contribue à limiter les reports d’efforts sur les flasques, les axes et les galets. Pour un professionnel, ce n’est pas un accessoire secondaire. C’est un élément de protection qui participe directement à la sécurité des installations. Pour mieux comprendre le rôle des composants de levage dans une chaîne complète, consultez aussi notre guide sur les élingues de levage.

Origines et garantie

Cette Paire de butées réglables 82 mm est proposée par MATERIEL-LEVAGE.COM avec les documents utiles à l’intégration du matériel dans un parc professionnel. Sont fournis avec le produit la plaque d'identification, les certificats de conformité et la notice d'utilisation. Ces documents sont essentiels pour la traçabilité, le repérage du matériel et la mise en service dans de bonnes conditions.

Le matériel dispose d’un marquage CE, conformément à la documentation constructeur transmise. La notice d'utilisation doit être suivie pour le montage, le positionnement et le serrage sur le rail. Sur une installation de levage, une erreur d’implantation en fin de course peut entraîner des chocs mal repris par le chariot ou par la poutre. Le respect de la documentation fait donc partie intégrante du choix et de l’installation.

La documentation disponible ne précise pas l’origine géographique des matériaux, ni un traitement de surface détaillé, ni des essais spécifiques d’absorption des chocs. En revanche, le produit est bien défini pour un usage professionnel de limitation de course sur rail. Sa conception vise une mise en place simple et une adaptation à plusieurs sections de profils selon la largeur de fer, l’épaisseur de bride et le diamètre des galets.

MATERIEL-LEVAGE.COM assure un accompagnement technique complet, une aide à la sélection et une assistance client réactive pour valider la configuration la plus adaptée. Cet accompagnement est particulièrement utile lorsqu’un même site comporte plusieurs sections de rail, plusieurs types de chariots ou des contraintes d’environnement qui imposent une vérification préalable avant installation.

Comment bien choisir vos butées de levage

Une butée de fin de course ne se choisit pas uniquement en fonction de son encombrement. Sur le terrain, il faut raisonner en chaîne fonctionnelle. Le rail supporte le chariot. Le chariot porte le palan. Le palan déplace la charge. La butée intervient au point où la translation doit s’arrêter sans détériorer l’ensemble. C’est pourquoi la Paire de butées réglables 82 mm doit être analysée avec les autres composants du système.

Pour un poste équipé d’un palan manuel, la priorité est souvent la simplicité de pose et la précision de positionnement. Pour un chariot électrique, on s’intéressera davantage à la répétitivité des arrêts et à la qualité du contact en fin de course. Dans les deux cas, le but n’est pas seulement d’empêcher un dépassement. Il s’agit aussi de réduire les chocs qui finissent par fatiguer les organes roulants et les extrémités de poutre.

Si plusieurs sections de chaîne ou plusieurs appareils de levage coexistent sur le site, il est utile de vérifier poste par poste la largeur de fer, l’épaisseur de bride et le diamètre des galets. Une installation homogène sur le papier peut présenter des variations réelles après plusieurs années d’exploitation. C’est souvent à ce niveau qu’une aide à la configuration prend tout son sens. MATERIEL-LEVAGE.COM peut orienter le choix vers la bonne paire de butées, mais aussi vers les produits complémentaires pertinents comme un palan manuel, un chariot porte-palan, des rails de levage adaptés ou des accessoires de sécurité.

Cette approche évite les montages approximatifs. Elle permet aussi d’obtenir une fin de course mieux maîtrisée, plus durable et plus cohérente avec l’usage réel du poste de manutention. Pour des équipements à cinématique particulière, un fin de course de rotation électrique peut aussi compléter l’analyse de l’installation.

Paire de butées réglables (82mm) : l’essentiel à connaître

La Paire de butées réglables 82 mm remplit une fonction simple mais essentielle sur une installation de levage. Elle limite la course du chariot, protège les extrémités du rail et réduit les chocs transmis à la structure. En pratique, cela signifie moins de contraintes sur les galets, moins de risques de heurt sur les zones sensibles et une meilleure maîtrise des mouvements en fin de translation.

Ses données de compatibilité répondent à de nombreux besoins métier. La plage de CMU 0,125 à 10, la largeur de fer de 82 à 300 mm, l’épaisseur de bride de 7 à 25 mm et le diamètre de galets de 60 à 160 mm permettent d’équiper des configurations variées avec chariots manuels ou électriques. La vente par paire facilite l’équipement complet des deux extrémités d’une course utile.

Pour un acheteur professionnel, le bon réflexe consiste à vérifier quatre points avant validation : profil réel du rail, épaisseur de bride, diamètre des galets et mode d’exploitation du chariot. Une fois ces éléments confirmés, la Paire de butées réglables 82 mm devient un composant de protection fiable pour un monorail, une poutre de levage, un poste de maintenance ou une ligne de manutention interne.

Si vous cherchez des butées réglables capables d’améliorer la sécurité des installations sans complexifier le montage, cette version répond à un besoin concret de terrain. MATERIEL-LEVAGE.COM vous accompagne dans la sélection du bon montage et dans la vérification de la compatibilité avec vos équipements de levage existants. Selon la configuration de votre pont roulant ou de votre zone de levage, un palonnier tournant peut également faire partie des équipements complémentaires à étudier.

FAQ

Il faut relever la largeur de fer et l’épaisseur de bride du profil en place. Cette paire est prévue pour une largeur de 82 à 300 mm et une bride de 7 à 25 mm. La mesure doit être prise directement sur l’installation, surtout si le rail est ancien, repeint ou issu d’une structure modifiée.

Oui. La Paire de butées réglables 82 mm est compatible avec les chariots manuels et électriques. Il faut toutefois tenir compte de la vitesse de translation, du diamètre des galets et de la CMU de l’ensemble pour confirmer un usage cohérent sur le poste concerné.

Le diamètre des galets détermine la façon dont le chariot vient en appui sur la butée. Si ce point n’est pas compatible, l’arrêt peut reporter les efforts sur une zone non prévue du chariot. Cette paire est adaptée à des galets de 60 à 160 mm.

Elle sécurise les extrémités de course, mais elle ne remplace pas l’analyse complète de l’installation. Le rail, le chariot, le palan, les fixations et l’environnement doivent rester cohérents. Selon le poste, des accessoires de sécurité complémentaires peuvent être nécessaires.

La version réglable est pertinente lorsque la zone d’arrêt doit être ajustée précisément, quand plusieurs chariots peuvent circuler sur une même voie ou lorsque l’installation évolue dans le temps. Elle facilite l’adaptation sans reprise importante de la structure.

Le produit est fourni avec une plaque d'identification, des certificats de conformité et une notice d'utilisation. Ces documents facilitent la traçabilité du matériel, la mise en service et l’intégration dans un parc d’équipements de levage professionnel.
