Anneau DIN 580

Composez votre système rapidement

Pourquoi choisir notre Anneau DIN 580 ?

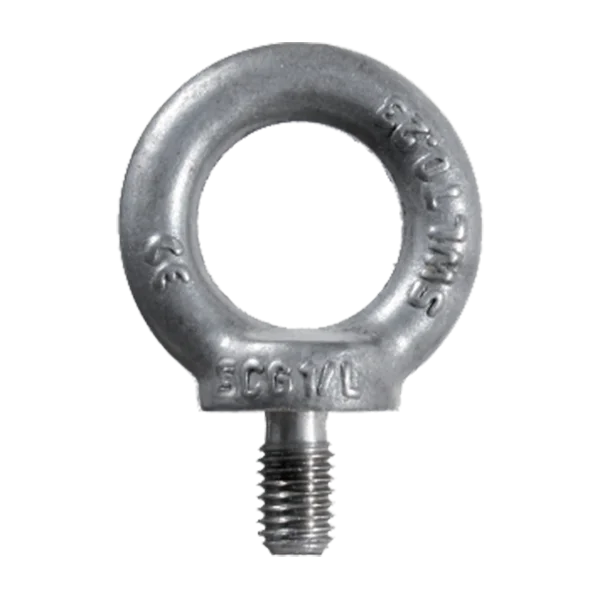

L’Anneau DIN 580 est un point de préhension fileté conçu pour les opérations de levage verticales et maîtrisées sur charges, sous-ensembles mécaniques, bâtis, machines ou composants industriels. Ce type d’anneau de levage reste une référence en manutention lorsque l’application exige une interface simple, robuste et normalisée. Le modèle proposé par MATERIEL-LEVAGE.COM est conforme à la norme DIN 580. Il porte un marquage de CMU ainsi que le sigle CE, ce qui facilite l’identification du produit sur site et le contrôle avant utilisation.

Sa conception en acier galvanisé répond à un besoin fréquent en atelier, maintenance et industrie générale : disposer d’un point de levage fixe résistant à l’usure courante et à l’exposition modérée à l’humidité. La galvanisation améliore la tenue de surface et limite l’apparition rapide d’oxydation dans les environnements de travail standards. Le filetage métrique permet une intégration directe sur de nombreuses pièces taraudées, outillages ou masses à manutentionner, à condition que le support soit dimensionné pour reprendre l’effort de levage. Pour les configurations plus spécifiques, la gamme d’anneaux de levage proposée par MATERIEL-LEVAGE.COM permet de comparer plusieurs architectures selon la charge et le mode de prise.

Le principal intérêt de l’Anneau DIN 580 réside dans sa lecture immédiate sur le terrain. Le professionnel connaît son mode de pose, son domaine d’emploi et ses limites. Ce n’est pas un anneau articulé. Son orientation doit donc être cohérente avec la direction de traction prévue. Si l’effort n’est pas parfaitement dans l’axe, il faut vérifier les restrictions d’emploi et, selon le cas, s’orienter vers un anneau de levage articulé plus adapté. MATERIEL-LEVAGE.COM accompagne ce choix en fonction du type de charge, du nombre de points de levage et de la géométrie réelle de manutention. Une approche méthodique limite les erreurs de configuration lors de l’utilisation des élingues et des accessoires associés.

Domaines d'utilisation

Levage de machines-outils en atelier. Lors d’un déplacement de tour, de fraiseuse ou de groupe hydraulique, l’anneau DIN 580 permet de créer un point de levage fileté directement sur le châssis prévu par le constructeur. L’opérateur peut alors connecter une élingue ou un crochet de levage dans un montage simple et contrôlé.

Manutention de pièces mécano-soudées. Sur un bâti, un moule, une charpente secondaire ou un ensemble usiné, cet anneau de levage est souvent retenu pour les opérations de rotation, de chargement sur camion ou de mise en place sur ligne. Le choix du diamètre de filetage et de la CMU doit alors être fait selon la masse réelle et la position du centre de gravité.

Interventions de maintenance industrielle. En maintenance, il est fréquent de déposer un motoréducteur, un carter lourd ou un ensemble de pompage. Le recours à un anneau de levage fileté normalisé simplifie la préparation du levage et réduit les montages improvisés.

Utilisation avec palans et chaînes de levage. L’Anneau DIN 580 trouve sa place dans des opérations ponctuelles avec palans manuels, palans électriques, chaînes de levage ou élingues câble. Il constitue alors l’interface entre la charge et l’accessoire de préhension. Pour un montage orientable ou un besoin plus mobile, un anneau de levage orientable à visser peut être étudié selon la cinématique de levage.

Pré-équipement de charges récurrentes. Certaines charges manipulées régulièrement peuvent être préparées avec un taraudage dédié. Cela accélère les opérations tout en gardant un point de prise clairement défini et reproductible.

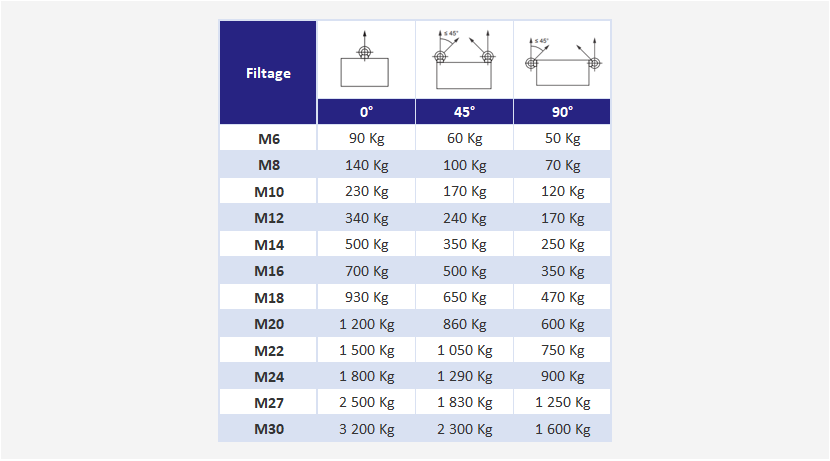

Quelques caractéristiques techniques

Origines et garantie

Ce produit est issu d’une fabrication UE. Cette provenance est un point important pour les professionnels qui recherchent une traçabilité cohérente avec les exigences de leur parc matériel. L’acier utilisé est sélectionné pour sa résistance mécanique et reçoit une finition galvanisée destinée à améliorer la tenue du composant en service courant. MATERIEL-LEVAGE.COM veille à proposer un matériel conforme à la documentation constructeur et adapté à un usage professionnel en manutention.

La livraison s’accompagne des documents utiles à l’exploitation du produit : plaque d’identification, certificats de conformité et notice d’utilisation. Ces éléments participent au suivi interne du matériel, notamment lors de la réception, de la mise en service et des vérifications périodiques. Ils permettent aussi de rappeler les conditions de montage, de charge et d’orientation à respecter.

Au-delà du produit lui-même, MATERIEL-LEVAGE.COM fournit un accompagnement technique et une assistance client pour aider à la configuration du point de levage. Cet appui est particulièrement utile lorsque l’anneau doit être installé sur une pièce non standard, sur un support dont la qualité de taraudage doit être validée, ou dans un montage à plusieurs brins. Le choix du diamètre, de la longueur utile de filetage et de la compatibilité avec les élingues, crochets de levage ou chaînes de levage peut ainsi être clarifié avant mise en œuvre. Pour une sélection plus large selon le besoin de levage, l’aide au choix proposée par MATERIEL-LEVAGE.COM complète utilement cette démarche technique.

Quelques points techniques à vérifier avant montage

Un Anneau DIN 580 ne se choisit pas uniquement sur son diamètre nominal. Le premier contrôle concerne la masse réelle de la charge, accessoires compris. Il faut ensuite examiner le nombre de points de levage, la répartition des efforts et la position du centre de gravité. Une charge déséquilibrée peut générer des efforts différents entre les points, même si la masse totale paraît compatible avec la CMU indiquée.

Le second point est le support de fixation. Le taraudage doit être propre, complet et réalisé dans une matière capable de reprendre l’effort transmis. La longueur d’engagement du filetage est déterminante. Un anneau bien dimensionné monté sur un support insuffisant reste un montage non conforme à l’usage prévu. Le contact de l’embase doit être franc sur la surface d’appui. Le vissage doit être complet, sans entretoise inadaptée ni jeu résiduel.

Il faut aussi considérer la direction de traction. Comme tout anneau fixe de type DIN 580, ce modèle est conçu pour travailler dans des conditions précises. Si l’effort s’écarte de l’axe, les capacités d’utilisation peuvent être affectées selon l’angle réel de levage. Dans ce cas, l’étude du montage devient indispensable. Pour certaines configurations, un anneau articulé sera plus cohérent qu’un anneau fixe.

Enfin, l’utilisateur doit contrôler l’état général avant chaque prise : absence de déformation, de fissure, de marquage illisible, d’usure anormale ou de corrosion marquée. Un anneau de levage ayant subi un choc, une surcharge ou un échauffement important doit être écarté du service jusqu’à vérification.

Anneau DIN 580 : l’essentiel à connaître

L’Anneau DIN 580 est un accessoire de levage normalisé, simple à intégrer et largement utilisé dans les environnements industriels. Son acier galvanisé, son filetage métrique et son marquage de CMU en font une solution lisible pour créer un point de levage sur une charge taraudée ou sur un équipement prévu à cet effet. Il répond à la norme DIN 580 et s’adresse à des utilisateurs qui ont besoin d’un composant fiable, sans complexité inutile, pour des manutentions préparées dans de bonnes conditions.

Son emploi impose toutefois de respecter plusieurs règles de base. Il doit être utilisé pour le levage uniquement. Le support doit être mécaniquement adapté. L’orientation de traction doit rester compatible avec un anneau fixe. Le contrôle visuel avant utilisation est indispensable, tout comme la vérification du filetage et de l’appui. En cas de doute sur l’angle de prise, la matière support, la longueur de vissage ou la répartition des charges entre plusieurs points, il est préférable de faire valider la configuration.

Pour un montage complet, ce produit peut être associé à des élingues, des crochets de levage, des palans, des chaînes de levage et d’autres accessoires de manutention proposés par MATERIEL-LEVAGE.COM. Cette approche permet de constituer un ensemble cohérent entre le point d’accrochage et le moyen de levage. En pratique, c’est souvent cette cohérence globale qui conditionne la fluidité des opérations et la maîtrise des risques sur chantier, en atelier ou en maintenance.
