Pince 2 modules à billettes

PI2M291
  • CMU 2500 Kg
  • Classe FEM A6-M6
  • Diamètres des billettes 239-380 mm
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice
Pince 2 modules à billettes
  • Pince 2 modules à billettes
  • Pince 2 modules à billettes
  • Pince 2 modules à billettes
  • Pince 2 modules à billettes
  • CMU 2500 Kg
  • Classe FEM A6-M6
  • Diamètres des billettes 239-380 mm
  • Structure mécano-soudée, sans soudure portante
  • Première couche antirouille
  • Matériel de levage garanti 1 an
  • Conforme à la Directive Machine 2006/42/CE
  • Livrée avec plan d'ensemble, CE et notice

COMPARATIF

Longueur utile
CMU (T)
Disponibilité
Prix
2m
1T
Disponibilité
4.85 €

EXEMPLES DE CONFIGURATIONS

Pince 2 modules à billettes

DESCRIPTION

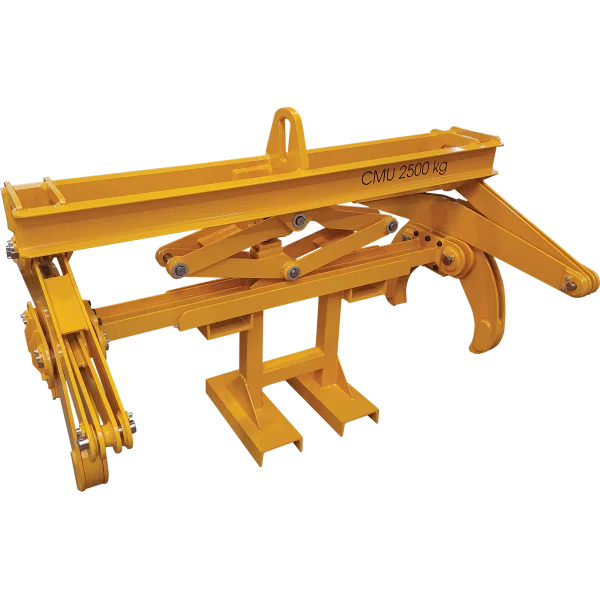

Le modèle PI2M291, développé par AGRIAUS, est une pince destinée à la manutention billettes de cuivre de 2,5 tonnes. Cette opération consiste à disposer depuis la sortie de chaîne du convoyeur, chacune des billettes sur leur berceau de transport.

Cette pince de type ciseau est composé de deux modules, dont le serrage est proportionnel à la charge manutentionnée ainsi qu'à sa largeur. Chaque module de pince est constitué, en partie inférieure, de deux sabots de préhension en acier. Les deux modules sont suspendus sous une poutre supérieure réalisée en éléments mécano-soudés sans soudure portante. Ils sont également reliés par une traverse inférieure garantissant l'entraxe des modules. Le parallélisme entre la poudre supérieure et la traverse inférieure est assuré par un parallélogramme supportant le verrou 1/4 de tour.
Toutes les articulations de la pince sont montées sur bague d'usure, les parties les plus sollicitées des leviers sont pourvus de renforts en acier S355, les soudures sont détentionnées. Tous les axes composant la pince sont réalisés en acier allié 42CrMo4.
Toute la boulonnerie composant cette pince est montée au frein filet moyen.

Cette pince de levage est composée :
  • d'une chape de levage et d'un bâti : ils sont mécanosoudés et dépourvus de soudures portantes. Les soudures sont continues, bouclées et détentionnées par un recuit de stabilisation afin de prévenir la fissuration par fatigue. Ces composants sont assemblés mécaniquement par tenon/mortaise ou brochage afin de garantir la qualité et la durabilité de ces assemblages;
  • de coulisseaux (glissières supportant les bras) : ils sont massifs et réalisés en acier allié à haute limite élastique. Ils sont guidés sur rails en bronze dans le bâti de la pince;
  • de bras : Ils sont réalisés à partir d'une âme massive, équipée en partie basse d'un tube de guidage des sabots télescopiques. Le tube de guidage supporte également des sabots de préhension manuels. Les soudures sont continues, bouclées et détentionnées.
  • de sabots télescopiques : ils sont réalisés à partir d'éléments tubulaires et reçoivent en leurs extrémités un sabot de préhension. Ils ont pour but l'adaptation de la longueur des bras à celle de la charge manutentionner. L'écartement de ces télescopes peut être manuel ou motorisé.
Protection :
En terme de protection de la pince, les pièces mécanosoudées sont sablées (SAE 2,5) avant l'application de :
  • Une première couche antirouille;
  • 2 couches de finition par peinture polyuréthane RAL 1007 (jaune)
  • 1 couche de finition par peinture polyuréthane RAL 5002 (bleu) sur les carters
  • Stries noires RAL 9005 en partie basse des bras de préhension
Documentation :
Avant exécution, le plan d'ensemble du matériel reprenant ses caractéristiques essentielles vous est adressé pour approbation. A l'issue de la réception provisoire en nos ateliers, vous sont transmis les documents suivants :
  • Le plan d'ensemble du matériel;
  • La notice d'utilisation et de maintenance, incluant la documentation des éléments du commerce;
  • L'auto-certification CE respectant la directive machines 2006/42/CE ainsi que la F.E.M.1.001 3ième édition révisée 1998.10.01;
Les calculs des pièces sous efforts seront réalisés par éléments finis. Ces calculs sont consultables en nos bureaux.

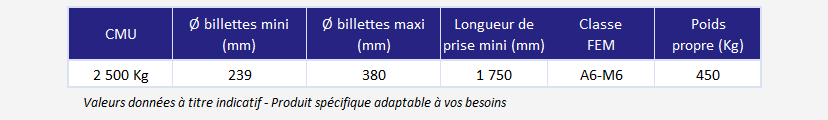

EN RÉSUMÉ
